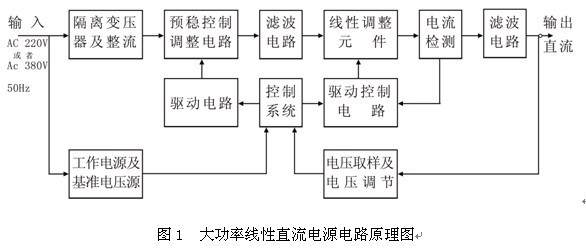

线性可调直流稳压稳流电源由变压器降压，整流滤波，基准电源电路，基准电压电路，稳压、稳流比较放大电路，调整电路及稳流取样电路等组成。当输出电压由于电源电压或负载电流变化引起变动时，则变动的信号经稳压取样电路与基准电压相比较，其所得误差信号经比较放大器放大后，经放大电路控制调整管使输出电压调整为给定值。原理图如图一。
直流稳压电源是一种电压与电流连续可调，稳压与稳流自动转换的高精度直流线性电源。直流输出电压能从 0 伏起连续可调，稳定可靠。输出电流任意选择，并有限流保护及长时间短路保护。电源工作在稳压状态时，稳流部分即为保护电路；工作在稳流状态时，稳压部分又起到限压作用，两者是相互保护，确保用电安全可靠。
该电源还具有体积小、性能好、造型美观，可广泛应用于工业生产、大专院校实验室、研究所、邮电通讯和自动化设备上使用。
本公司还可以定做双路多路直流稳压电源，以方便用户使用。
输入电压
AC 220V±10 %（AC380V±10 %）
输入频率
50-60Hz
输出电压
DC 0-额定值（详见规格选型表格）V；（连续可调，稳压）
输出电流
0-额定值（详见规格选型表格）A；（连续可调，稳流）
WYJS-30V/5A，双路输出，可使用串并联功能（有的机器没有这个功能）
稳 压 性 能
幅 度
30V×105%
电压调整率
CV≤2×0.0001+3mV
负载调整率
CV≤2×0.0001+10mV
纹波有效值
CV≤5mVrms
温度系数
300PPM/ ℃ (典型值)
稳 流 性 能
5A×105%
电流调整率
CC≤5×0.001+3mA
CC≤5×0.001+10mA
CC≤10mArms
500PPM/℃(典型值)
电压显示
电 压 表
LED
显示位数
3位半
显示精度
≤1%
电流显示
电 流 表
噪声
65dB
保护功能
过压、欠压、缺相、短路、过流、过热
冷却方式
强制风扇
工作时间
长期连续工作
温度
0 - 40℃
湿度
<90%
规 格
尺寸 lwh mm
0-15V 可调 双路输出
0-2A
0-15V
270*260*160
0-3A
0-5A
0-10A
0-15A
480*250*300
0-20A
0-30A
600*275*450
0-50A
0-30V 可调 双路输出
0-30 V
0-30V
400*260*160
430*200*350
0-60V 可调 双路输出
0-60V
480*220*400
