电力逆变器简介：

一．简介
INV系列的正弦波逆变电源是电力和通信系统新一代专用电源，主要针对中国电网环境而设计，采用先进的正弦波脉宽调制（SPWM）技术，主电路采用德国西门子IGBT模块，驱动保护为日本三菱厚膜电路，具有可靠性高、保护功能全、波形失真小、功率大等优点。

二．应用
INV系列的正弦波逆变电源输入直流电压为220VDC，输出为交流220VAC。主要为发电厂、电力系统、化工、冶金等重要场合提供不间断电力。在有直流屏的发电厂或电力系统采用逆变电源与采用常规不间断电源（UPS）相比，前者有以下优点：
1.避免蓄电池的重复投资，减少系统的维护，降低系统运行成本；
2.由于直流屏通常采用阀控式密封电池，电池的浮充寿命较长，因此采用直流动力加逆变电源，其供电可靠性和寿命大大提高；
3.由于电厂的直流电池屏容量均较大，因此采用逆变电源供电时，在市电断电后可提供较长的交流供电时间。
4.正弦波逆变电源的应用消除了直接使用市电和UPS电源所产生的不利因素，从根本上避免了由于市电不稳、供电中断、杂音干扰和雷电侵入等造成的危害。

电力专用逆变电源是电力系统新一代的专用电源，主要针对电力系统的特点和要求设计制造，与市电完全隔离，消除市电电网的干扰，满足应用系统对供电交流电源的高要求。

　　电力逆变器适合电力系统对供电设备高质量、高可靠性的要求，广泛应用于电力系统通信、载波、监控、继电保护以及事故照明，也可为发电厂交流润滑电泵、交流风机、水泵提供不间断电力。并广泛应用于航空航天、金融系统、办公自动化控制、医疗卫生、军事科研等各个领域。

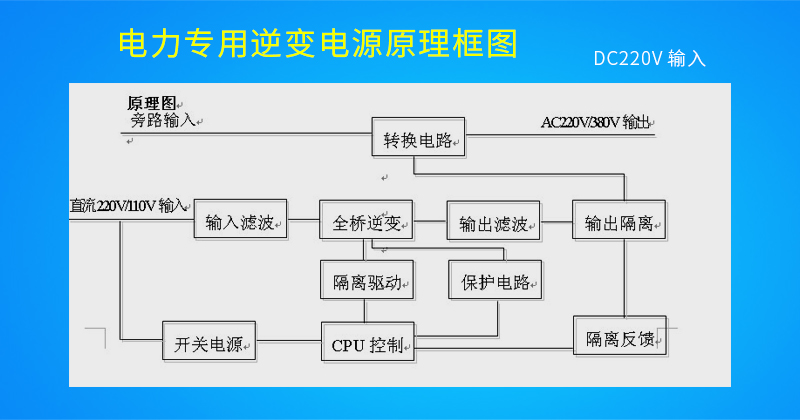

电力逆变器产品特色：

♦采用美国 INTEL 公司微处理器，德国西门子 IGBT

♦纯正弦波输出，波形纯净、稳定

♦ 输出采用隔离变压器，输出电压稳定，安全

♦全桥电路结构，适用于任何负载

♦交流旁路不间断切换

♦电路结构紧凑、高效率 , 具有完善的保护功能

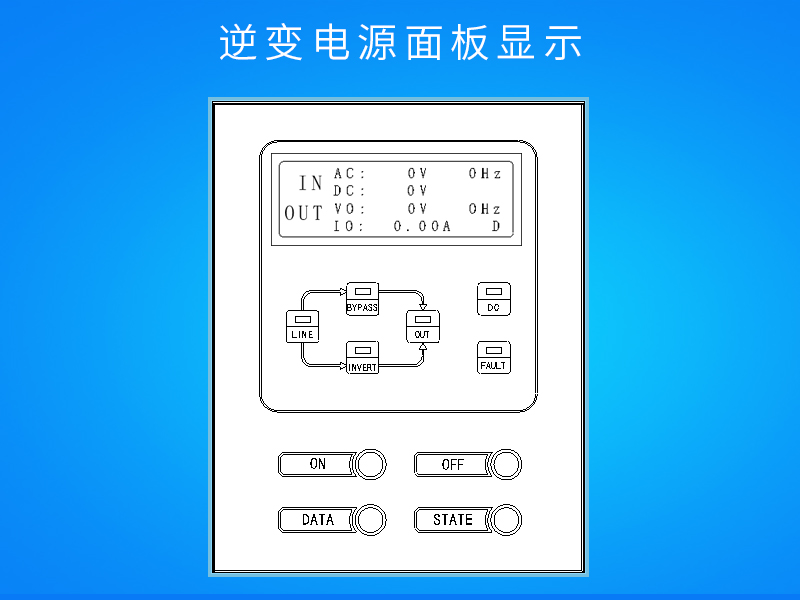

显示模块指示灯及按钮操作说明:

旁路（LINE）指示灯：逆变器旁路输入指示，灯亮表示逆变器旁路输入正常
旁路模式(BYPASS)指示灯：旁路供电输出指示，灯亮表示输出为旁路工作模式。
逆变模式(INVERT)指示灯：逆变器供电输出指示，灯亮表示逆变器工作正常
输出(OUT)指示灯：逆变器输出指示，灯亮表示逆变器输出正常
直流源(DC)指示灯：直流电量指示，灯亮表示直流电量正常
故障(FAULT)指示灯：系统故障指示
ON: 开机/消音按钮，按开机按钮2秒即可开机，开机状态下按下此按钮即可消音。

OFF: 关机按钮，按关机按钮2秒即可关机。
DATA: 数据查询按钮，连续按下按钮查看本机数据信息。
STATE: 状态查询按钮，连续按下按钮查看本机状态信息。
ON+OFF：当机器出现故障（过流、过热、过载等）时，逆变会停止。按下此按钮，机器复位，重新启动逆变。

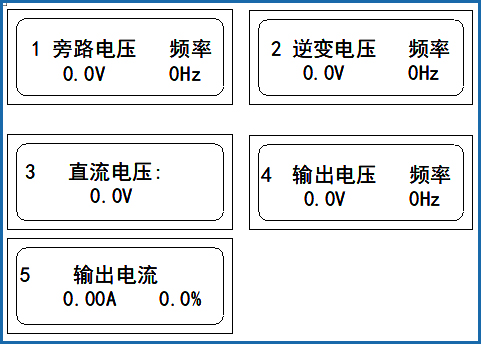

数据查询（DATA）显示信息（通过连续按下此按钮，查看此电源的实时数据信息）:

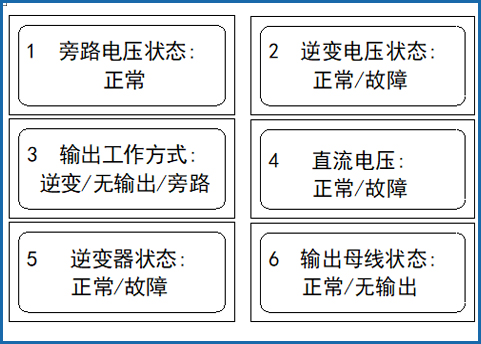

状态查询（STATE）显示信息（通过连续按下此按钮，查看此电源的实时状态信息）

单相电力逆变器选型表格：

型号		INV 220 -1010	INV220 -1020		INV220 -1030	INV220 -1050	INV220 -1100	INV220 - 1200		INV 220 -1300	INV 220 -1500
直流输入	输入额定电压 (V DC )	220
	输入额定电流 (A)	5.0		10	15.2	25	49	99		148	247
	输入直流电压允许范围 (V DC )	180~300
市电旁路输入	允许输入电压范围 (V AC )	220 ± 15%
	输入额定电流 (A)	4.5		9.0	13.6	22.7	45	91		136	227
	旁路转换时间 (ms)	≤ 4
交流输出	额定容量 (KVA)	1.0		2.0	3.0	5.0	10	20		30	50
	输出额定功率 (KW)	0.8		1.6	2.4	4.0	8.0	16		24	40
	输出额定电压及频率	220V AC , 50H Z
	输出额定电流 (A)	4.5		9.0	13.6	22.7	45	91		136	227
	输出电压精度 (V)	220 ± 3%
	输出频率精度 (Hz)	50 ± 0.05
	波形失真率 (THD) ( 线性负载 )	≤ 3%
	动态响应 ( 负载 0 ←→ 100%)	5%
	功率因数 (PF)	0.8
	过载能力	150%,10 秒
	峰值系数 (CF)	3:1
	逆变效率	90%							92%
工作环境	绝缘强度 ( 输入和输出 )	1500V AC ,1 分钟
	噪音 (1 米 )	≤ 50dB
	使用环境温度	-10 ℃ ~+50 ℃
	湿度	0~90%, 不结露
	使用海拔 (m)	≤ 2000

三相电力逆变器选型表格：

型号		INV220 -3020	INV220 -3030	INV220 -3050	INV220 -3100	INV220 -3200	INV220 -3450	INV220 -3600	INV220 -31000	INV220 -32000
直流输入	输入额定电压 (V DC )	220
	输入额定电流 (A)	10.1	15.2	25..3	49.4	99	222	296	496	988
	输入直流电压允许范围 (V DC )	180~300
市电旁路输入	允许输入电压范围 (V AC )	380 ± 15%
	输入额定电流 (A)	3.0	4.5	7.6	15.2	30.3	68.4	91.2	151..9	303.9
	旁路转换时间 (ms)	≤ 4
交流输出	额定容量 (KVA)	2.0	3.0	5.0	10	20	45	60	100	200
	输出额定功率 (KW)	1.6	2.4	4.0	8.0	16	36	48	80	160
	输出额定电压及频率（ V AC /Hz ）	380V AC /220V AC ,50Hz （三相四线）
	输出额定线电流 (A)	3.0	4.6	7.6	15.2	30.1	68.4	91.2	152	304
	输出电压精度 (V)	380 ± 3%
	输出频率精度 (Hz)	50 ± 0.05
	波形失真率 (THD) ( 线性负载 )	≤ 3%
	三相负载不平衡能力	≤ 100%
	动态响应 ( 负载 0 ←→ 100%)	5%
	功率因数 (PF)	0.8
	过载能力	150%, 10 秒
	峰值系数 (CF)	3:1
	逆变效率 (80% 阻性负载 )	91%				92%
工作环境	绝缘强度 ( 输入和输出 )	2000V AC ,1 分钟
	噪音 (1 米 )	≤ 45dB
	使用环境温度	-10 ℃～ +50 ℃
	湿度	0 ～ 90%, 不结露
	使用海拔 (m)	≤ 2000
