产品介绍

概述：

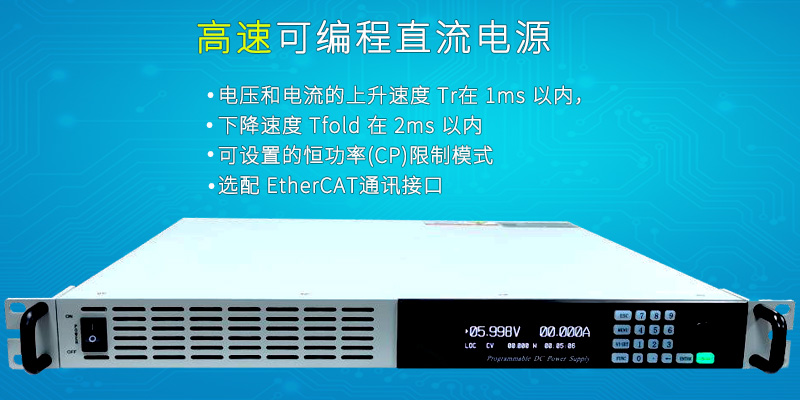

高速可编程直流电源是为汽车电子等对电压和电流快速上升和下降要速度有快速响应要求而设计的一款快速响应电源，

其电压和电流的上升速度 Tr在 1ms 以内，下降速度 Tfold 在 2ms 以内，可完全满足行业内对快速响应测试的要求。

本系列电源具有恒电压（CV）和恒电流(CC)两种工作模式，并在运行模式之间自动切换，还具有内置的用户可设置的恒功率(CP)限制模式，

可选配 EtherCAT通讯接口。

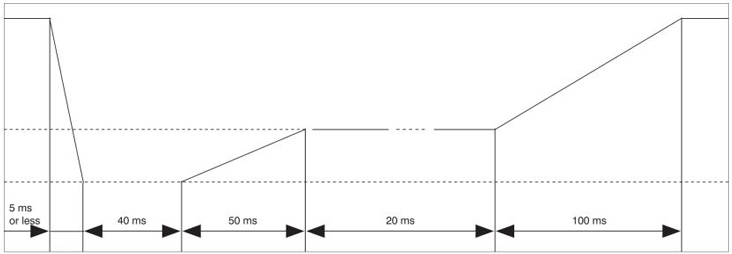

启动电机仿真测试

选型表：

额定输出规格

20-38

30-25

40-20

20-85

30-58

40-42

20-170

30-112

40-85

20-250

30-170

40-125

电压可调范围(*1)

0 ~ 21V

0 ~ 32V

0 ~ 42V

0 ~ 21V

0 ~ 32V

0 ~ 42V

0 ~ 21V

0 ~ 32V

0 ~ 42V

0 ~ 21V

0 ~ 32V

0 ~ 42V

电流可调范围(*2)

0 ~ 40A

0 ~ 27A

0 ~ 21A

0 ~ 90A

0 ~ 60A

0 ~ 44A

0 ~ 180A

0 ~ 120A

0 ~ 90A

0 ~ 263A

0 ~ 180A

0 ~ 132A

额定功率(OPP=110%额定值)

760W

750W

800W

1700W

3400W

5000W

5100W

5000W

输入特性
输入电压（定货前需注明）	单相 85-265Vac			三相 170-265Vac (3W+G)
输入电压（定货前需注明）				三相 170-265Vac (3W+G)	三相 342-460Vac (3W+G)	三相 342-528Vac (3W+G)
频率	47-63Hz
功率因数（典型值）	单相输入机型：0.95@100Vac 0.98@200Vac，额定输出功率。三相输入机型：0.98@200/380Vac，额定输出功率。
效率（典型值）	≥86%	≥87%	≥87%	≥89%	≥89%	≥89%	≥90%	≥90%	≥90%
启动延时	6S（打开电源开关，电源启动进入待机状态的时间）
输出特性
恒压模式（CV）	源效应（*1）额定输出电压的 0.01%
恒压模式（CV）	负载效应（*2）额定输出电压的 0.01%+5mV
纹波和噪声（p-p,20MHz）（*3）	140mV	220mV	160mV	140mV	220mV	160mV	140mV	350mV	200mV
纹波 1mHz-1MHz（*3）	25mV	40mV	30mV	25mV	40mV	30mV	20mV	40mV	30mV
温度系数（PPm/℃）	额定输出电压的 50PPm/℃（30分钟热机后）
温度稳定性	额定输出电压的 0.01%（30分钟热机后，恒定的输入、负载、室温 8 小时后测量）
加热漂移	小于额定输出电压的 0.01%+2 mV（开机 30 分钟后）
最大补偿电压（*5）	2V	5V	5V	2V	5V	5V	2V	5V	5V
上升响应时间（*6）	≤2mS			≤1mS			≤1mS
下降响应时间（*7）	空载	≤2mS	≤2.5mS	≤100mS	≤2.5mS	≤1.3mS	≤1.3mS	≤1.3mS	≤1.5mS
瞬态响应时间	≤1mS（当负载变化为额定输出电流的 10-90%时，输出电压在其额定输出的 0.5%范围内恢复的时间）
恒流模式（CC）	源效应额定输出电流的 0.05%
恒流模式（CC）	负载效应额定输出电流的 0.08%
纹波 1mHz-1MHz	±200mA	±120mA	±100mA	±300mA	±100mA	±300mA	±400mA	±400mA	±350mA
温度系数（PPm/℃）	额定输出电流的 100PPm/℃（30分钟热机后）
温度稳定性	额定输出电流的 0.01%（30分钟热机后，恒定的输入、负载、室温 8 小时后测量）
加热漂移	小于额定输出电流的±0.25%（开机 30 分钟后）
上升响应时间（*6）	≤1mS			≤1mS			≤1mS
下降响应时间（*7）	≤2mS	≤2mS	≤2.5mS	≤1mS	≤1mS	≤1.3mS	≤1.3mS	≤1.3mS	≤1.5mS
功能
串/并联运行	支持同规格型号串/并联运行扩展电压、电流、功率
工作模式	恒压（CV）、恒流（CC）、恒功率（CP）三种工作模式
恒功率控制	可通过面板菜单选择打开或关闭恒功率模式，打开后额定功率范围内功率可自由设定实现恒功率控制模式
自动输出模式	可通过面板菜单选择上电自动输出模式（出厂默认为安全输出模式，上电后按面板 ON/OFF 键才有输出）
电压和电流斜率控制	可编程上升和下降斜率，编程范围：0.0001-999.9V/mS 或 A/mS
LIST 动态输出	可保存 4 个 LIST 程序文件，每个文件最多可编辑 200 步数据；有循环、连续、单步三种执行模式可选。
定时器功能	0-9999 分可设定
快捷数据存储/调用	可存储 4 组常用的电压/电流等参数工作数据，通过面板数字按键快速调取
保护	输出过压、输出限流、过流、过载、短路、输入欠压、过压保护
