四象限双极性电源

更新：2025/5/27 8:58:43 点击：

品牌：
型号：

产品介绍

概述：

传统的直流电源工作在坐标系的第一象限，当输出电压

恒定时，输出电流随负载而变化，当输出电流恒定时，

输出电压随负载而变化。双向直电流源工作在坐标系的

第一象限和第二象限，第一象作为电源正输出提供能量，

第二象限电流反向流动作为电子负载吸收能量，

电子负载从本质上讲就是一个恒流源，

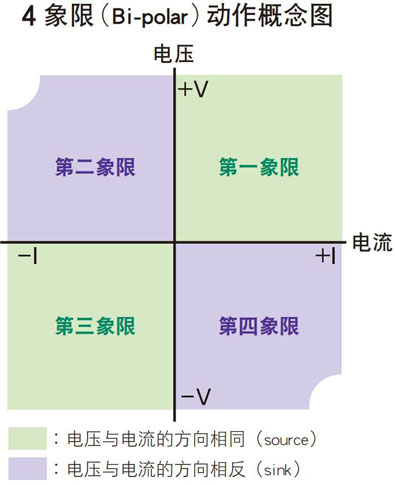

四象限电源工作在坐标系的四个象限中（如右图所示），

在第一/第三象限作为电源，在第二/第四象限作为

负载吸收，四象限电源具有较宽的频率范围和较高的压

摆率，可以模拟负载的快速变化，这些都是普通电源和

负载不具备的。

特点：

1，输出范围广-电压、电流四象限输出

输出端无正负极性切换，而连续通过 0 点正负极双向可变的双极性直流稳压电源。通过 4 象限动作实现了既能提供功率（source），也能吸收功率（sink)可以驱动电感性负载和电容性负载。

2，运行控制模式
恒压（CV）、恒流（CC）两种工作模式，两种模式可通过面板设定选择，或通过外部程控信号选择

3，高速响应
频率特性 200kHz（CV)/70kHz（CC)。上升沿和下降沿时间的响应时间为 2.5μs（CV)/4μs(CC)，可实现高精准度的波形再现。

4，波形产生功能
在正弦波，方波，三角波的基础上，内置16种波形元素。可以设定振幅、频率、初始相位、扫频、方波占空比。可以对内置的16种波形元素进行任意的编辑，保存及调用

5，高功率密度
高功率密度标准机架式设计方便系统集成安装
标准2U：2KW以内
标准4U：4KW以内
标准6U：6KW以内………

5，程控接口

支持RS485/422/LAN/USB/EtherCAT/模拟量多种控制方式可选

选型表格：

输出特性	SJB45-27	SJB60-20	SJB45-45	SJB60-34
最大输出电压	V ±45V	±60V	±45V	±60V
可调范围	-100%～+100%之间可调	-100%～+100%之间可调	-100%～+100%之间可调	-100%～+100%之间可调
最大输出电流	A ±27A	±20A	±45A	±34A
可调范围	-100%～+100%之间可调	-100%～+100%之间可调	-100%～+100%之间可调	-100%～+100%之间可调
最大输出功率	W 1200W	1200W	2000W	2000W
输入特性
输入电压	单相 AC220Vac±10%
频率	50/60Hz
恒压模式(CV)
源效应	额定输出电压的0.05%(确保负载恒定不变的情况下，±10%的输入变化)
负载效应	额定输出电压的0.05%(输入电压保持不变的情况下，负载10%到100%的变化)
纹波	mV ≤0.02%
r.m.s 5Hz～1MHz
温度系数(PPM/℃)	200PPM/℃
瞬态响应时间	mS ≤0.2mS (当负载变化为额定输出电流的10～90%时，输出电压在其额定输出的0.5%范围内恢复的时间)
恒流模式(CC)
源效应	额定输出电压的0.05%(确保负载恒定不变的情况下，±10%的输入变化)
负载效应	额定输出电压的0.05%(输入电压保持不变的情况下，负载10%到100%的变化)
温度系数(PPM/℃)	200PPM/℃
温度稳定性	额定输出电流的0.01%（30分钟热机后，恒定的输入、负载、室温8小时后测量）
加热漂移	小于额定输出电流的±0.25%（开机30分钟后）
外部程控(隔离)
电压控制	-10V～+10V 对应-100%～+100%电压值；精度：额定电压的±1%（输入阻抗10KΩ或以上）
电流控制	-10V～+10V 对应-100%～+100%电流值；精度：额定电流的±1%（输入阻抗10KΩ或以上）
电压监测	-10V～+10V 对应-100%～+100%电压值；精度：额定电压的±1%（输出阻抗1KΩ）
电流监测	-10V～+10V 对应-100%～+100%电流值；精度：额定电流的±1%（输出阻抗1KΩ）
远程开关机	+24V 高电平信号控制电源开关机
数字通信	--
功能
并联运行	支持同规格并联运行扩展电压、电流、功率；并联为主从运行模式自动均流。
电压和电流斜率控制	可编程输出上升和下降斜率
LIST动态输出	可保存4个LIST程序文件，每个文件最多可编辑200步数据；有循环、连续、单步三种执行模式可选。
定时器功能	0～9999秒可设定
快捷数据存储/调用	可储存4组常用的电压/电流等参数工作数据，通过面板数字按键快速调取
保护	输出过压、过流、过载、过温、短路、输入欠压、过压保护
面板监控
操作方式	触摸屏操作
显示方式	触摸屏显示
电压显示精度	额定电压的0.1%±1个字
电流显示精度	额定电流的0.1%±1个字
电压设定值精度	额定电压的0.1%
电流设定值精度	额定电流的0.1%
设定值分辨率	0.1V/0.1A
显示值分辨率	0.1V/0.1A
环境适用性
工作环境温度	℃ 0℃～+50℃
储存温度	℃ -20℃～+70℃
工作湿度	% 20～90%RH (无结露)
储存湿度	% 10～95%RH (无结露)
散热方式	强制风冷
外形尺寸/重量
尺寸(不包含输出端子)	mm 430W177H603D
重量	34Kg
