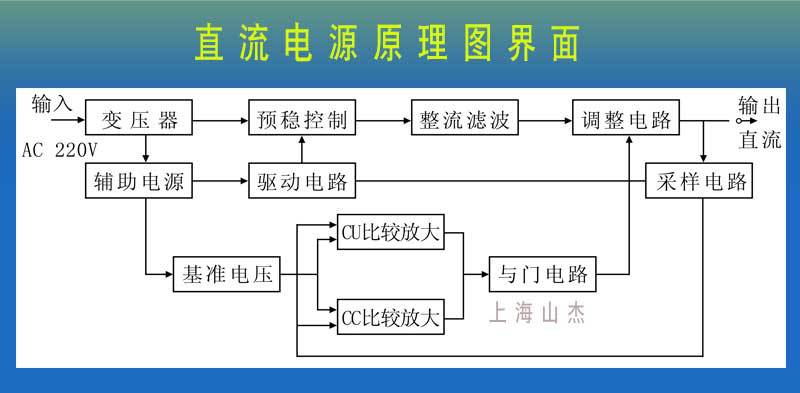

该直流稳压稳流电源由变压器降压、整流滤波、基准电源电路、基准电压电路、稳压、稳流比较放大电路、调整电路及稳流取样电路等组成。当输出电压由于电源电压或负载电流变化引起变动时，则变动的信号经稳压取样电路与基准电压相比较，其所得误差信号经比较放大器放大后，对直流电源内部线性调整元件进行精细调节，使之输出高精度的直流电压源。
可调式直流稳压电源系列，分单路输出和双路输出两个规格系列，LED数显式，稳压稳流自动转换，过流过载自动保护，输出电压电流可调，0V起连续可调，连续工作。输出为可调整式，其稳压点，稳流点任意设定。稳压与稳流状态可自动转换，采用电流限制保护方式，限流点可任意调节。其中山杰电气双路电源可跟踪，独立，串联，并联四种工作方式。 该山杰直流电源具有工作性能稳定可靠,直流输出纹波小、噪音低、稳压精度高、稳压特性好、响应时间快，保护电路完善，工作安全可靠。
电 机 类 ： 电动车电机 、 电动车控制器 、 直流马达测试老化调试等
输入电压
AC 220V±10 %（AC380V±10 %）
输入频率
50-60Hz
输出电压
DC 0-额定值（详见规格选型表格）V；（连续可调，稳压）
输出电流
0-额定值（详见规格选型表格）A；（连续可调，稳流）
WYJ-300V-5A (最高电压时测量的有效值)
稳 压 性 能
幅 度
300V×105%
电压调整率
CV≤0.05%
负载调整率
纹波有效值
温度系数
300PPM/ ℃ (典型值)
稳 流 性 能
5A×105%
电流调整率
CC≤0.1%
500PPM/℃(典型值)
电压显示
电 压 表
LED
显示位数
3位半
显示精度
≤1%
电流显示
电 流 表
噪声
65dB
保护功能
过压、欠压、缺相、短路、过流、过热
冷却方式
强制风扇
工作时间
长期连续工作
温度
0 - 40℃
湿度
<90%
规 格
尺寸 lwh mm
0-15V 可调 单路输出
0-2A
0-15V
285*155*135
0-3A
0-5A
0-10A
0-15A
390*160*155
0-20A
0-30A
370*260*160
0-50A
430*200*340
0-80A
600*280*450
0-100A
580*350*800
0-200A
0-300A
0-500A
650*460*1000
0-30V 可调 单路输出
0-30V
390*155*135
480*250*300
600*275*450
570*350*800
0-150A
650*460*1300
0-60V 可调 单路输出
0-60V
650*650*1500
0-120V 可调 单路输出
0-120V
375*220*250
0-150V 可调 单路输出
0-1A
0-150V
0-200V 可调 单路输出
0-200V
650*560*1200
0-300V 可调 单路输出
0-300V
0-500V 可调 单路输出
0-500V
