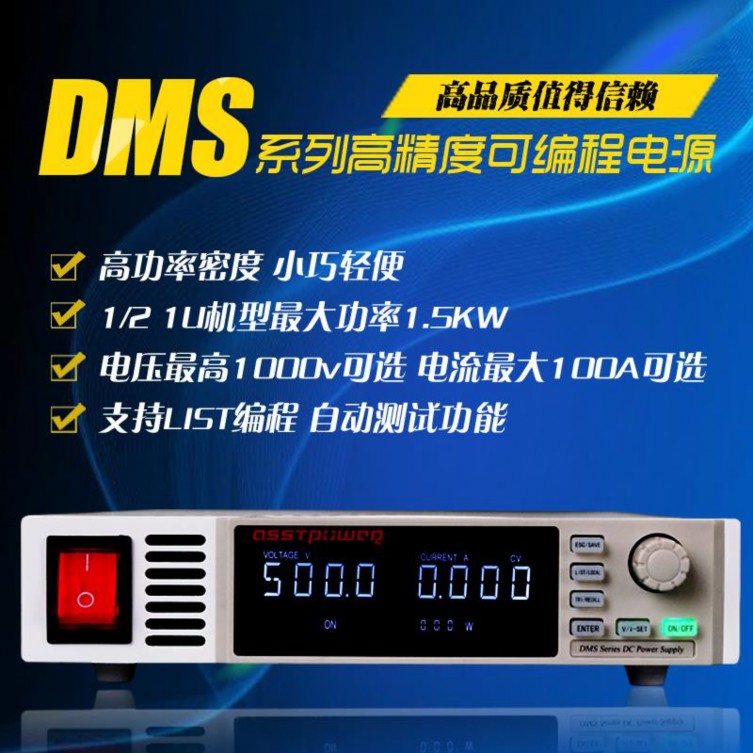

1.概述

DMS 系列高精度可编程直流电源是我公司为了满足广大客户的需求推出的一款高品质、高功率密度、多功能的高性价比产品，1500W 的功率密度仅 1/2 1U 尺寸，电压最高可到 1000V，电流最大可到 100A，输入工作电压支持交流与直流两种模式，是需要宽范围输出电压或电流范围调节应用的理想输出，具有恒电压和恒电流两种工作模式。可以应用在自动测试，过程控制，电池充电及老化测试等需要高质量直流稳定电源的产场合，本系列产品具有零电压“软开关”功能，可实减小开关瞬变应力，从而具有很低的输出噪声。软开关也可以提高效率，减小热量，从而使电源具有更高的稳定性。

2.产品特点

OLED 屏显示电压、电流、功率高性能、高功率密度、小巧轻便可串并联扩展功率/电流/电压内置模拟监控接口零电压电流宽范围调整低涟波和低噪音，媲美纯线性电源具有电压、电流预置功能具有远端量测功能

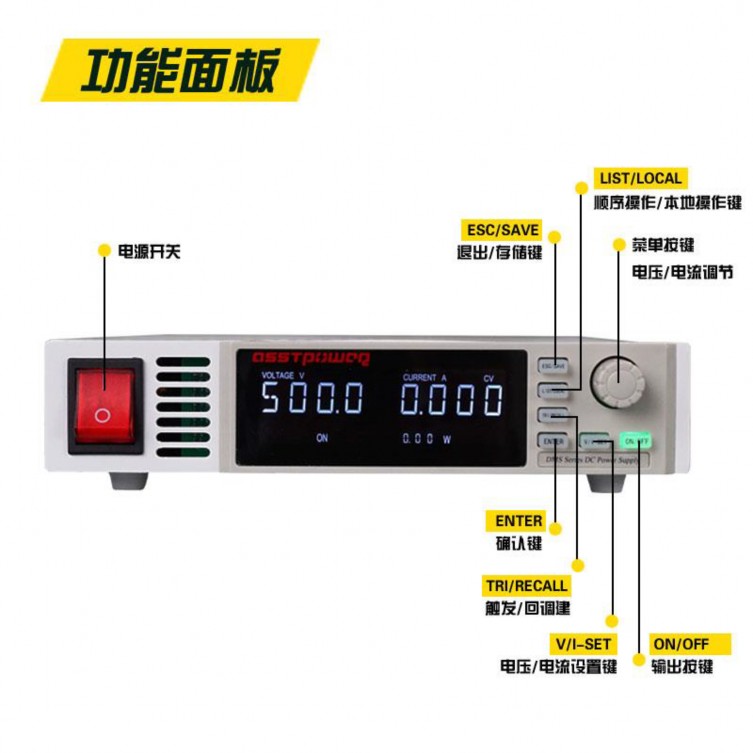

多功能按键与编码器组合操作，支持 List 动态编程输出，多数据存储支持自动测试功能

标配 485 通讯接口，支持 Modbus 标准通讯协议

3.应用领域

电子元器件试验、老化；电池、电容充电设备；电机及控制器试验；光伏逆变器、变频器老化；精密电解电镀、污水处理； LED、LCD 屏老化；实验室、电子设备、自动测试设备；电子检验设备、生产流水线设备、通讯设备；其它各种需要高精度直流电源输出的场所

4.快速选型表

序号	型号	电压	电流	功率	序号	型号	电压	电流	功率
1	DMS15-100H	15V	100A	850W	12	DMS15-100	15V	100A	1500W
2	DMS40-50H	40V	50A	850W	13	DMS40-50-1.5K	40V	50A	1500W
3	DMS60-25H	60V	25A	850W	14	DMS60-25	60V	25A	1500W
4	DMS100-15H	100V	15A	850W	15	DMS100-15	100V	15A	1500W
5	DMS150-10H	150V	10A	850W	16	DMS150-10	150V	10A	1500W
6	DMS200-7.5H	200V	7.5A	850W	17	DMS200-7.5	200V	7.5A	1500W
7	DMS300-05H	300V	5A	850W	18	DMS300-05	300V	5A	1500W
8	DMS500-03H	500V	3A	850W	19	DMS500-03	500V	3A	1500W
9	DMS600-2.5H	600V	2.5A	850W	20	DMS600-2.5	600V	2.5A	1500W
10	DMS1000-0.6	1000V	0.6A	600W	21	DMS1000-1.5	1000V	1.5A	1500W
11	DMS1000-01	1000V	1A	1000W

5.技术指标

表一：DMS 系列 15V-60V 规格

产品型号		DMS15-100H	DMS15-100	DMS40-50H	DMS40-50-1.5K	DMS60-25H	DMS60-25H
输入	电压	单相 220VAC±15% / 300VDC±15%
	频率	47～63Hz
输出	电压可调范围	0～17V		0～40V		0～63V
	电压可调范围	0～105A		0～50A		0～28A
	额定功率（OPP=105%额定值）	850W	1500W	850W	1500W	850W	1500W
	源效应	稳压 CV: ≤ 0.05%+10mV 稳流 CC: ≤0.05%+10mA
	时漂	≤0.05% 设定值（8 小时老化后，恒定的负载条件、恒定的环境温度、接 Sense）
	负载效应	稳压 CV: ≤ 0.1%+10mV 稳流 CC: ≤ 0.1%+10mA
	瞬态响应时间	2ms（当负载变化为额定输出电流的 10～90%时，电压恢复到稳态输出的±1%以内）
	效率	≥90%（标准交流输入、满载）
纹波	CV≤	60mVp-p		80mVp-p		100mVp-p
	CC≤	200mArms		100mArms		50mArms
输出显示	显示方式	OLED 显示电压、电流、功率
	显示分辨率	电压：0.001V；电流：<100A：0.001A ；≥100A：0.01A；功率：<100W：0.001W；≥100W：0.01W；≥1000W：0.1W；
控制方式	面板手动	多功能按键与编码器组合操作，支持 List 动态编程输出
	模拟程控	0～5V 或 0～10V 电压信号（精度：1%F.S.）；高低电平信号控制开关机（低电平开机）
	数字程控	标配 RS-485 通讯接口，支持 Modbus 通讯协议
外部串、并联工作		支持
设定值分辨率	电压	0.001V		0.001V		0.001V
	电流	0.01A		0.01A		0.01A
设定值精度	电压	0.1%+0.1%F.S.
	电流	0.1%+0.1%F.S.
回读值精度	电压	0.1%+0.1%F.S.
	电流	0.1%+0.1%F.S.
保护	输入欠压、输出过压、过热、短路等保护
制冷方式	风冷
环境条件	使用场所：仅在室内使用工作环境温度：0℃～45℃ 储存温度：-20℃～70℃ 相对湿度：≤90%
尺寸（mm）	215W×44H×366D 重约 4.5Kg

表二：DMS 系列 100V-300V 规格

产品型号		DMS100-15H	DMS100-15	DMS200-7.5H	DMS200-7.5	DMS300-05H	DMS300-05
输入	电压	单相 220VAC±15% / 300VDC±15%
	频率	47～63Hz
输出	电压可调范围	0～105V		0～205V		0～305V
	电压可调范围	0～17A		0～8.5A		0～6A
	额定功率（OPP=105%额定值）	850W	1500W	850W	1500W	850W	1500W
	源效应	稳压 CV: ≤ 0.05%+10mV 稳流 CC: ≤0.05%+10mA
	时漂	≤0.05% 设定值（8 小时老化后，恒定的负载条件、恒定的环境温度、接 Sense）
	负载效应	稳压 CV: ≤ 0.1%+10mV 稳流 CC: ≤ 0.2%+10mA
	瞬态响应时间	2ms（当负载变化为额定输出电流的 10～90%时，电压恢复到稳态输出的±1%以内）
	效率	≥90%（标准交流输入、满载）
纹波	CV≤	150mVp-p		250mVp-p		350mVp-p
	CC≤	30mArms		20mArms		15mArms
输出显示	显示方式	OLED 显示电压、电流、功率
	显示分辨率	电压：<100V：0.001V ；≥100V：0.01V；电流： 0.001A ；功率：<100W：0.001W；≥100W：0.01W；≥1000W：0.1W；
控制方式	面板手动	多功能按键与编码器组合操作，支持 List 动态编程输出
	模拟程控	0～5V 或 0～10V 电压信号（精度：1%F.S.）；高低电平信号控制开关机（低电平开机）
	数字程控	标配 RS-485 通讯接口，支持 Modbus 通讯协议
外部串、并联工作		支持
设定值分辨率	电压	0.01V
	电流	0.001A
设定值精度	电压	0.1%+0.1%F.S.		0.1%+0.05%F.S.		0.05%+0.05%F.S.
	电流	0.1%+0.1%F.S.		0.2%+0.2%F.S.		0.2%+0.3%F.S.
回读值精度	电压	0.1%+0.1%F.S.		0.1%+0.05%F.S.		0.05%+0.05%F.S.
	电流	0.1%+0.1%F.S.		0.2%+0.2%F.S.		0.2%+0.3%F.S.
保护	输入欠压、输出过压、过热、短路等保护
制冷方式	风冷
环境条件	使用场所：仅在室内使用工作环境温度：0℃～45℃ 储存温度：-20℃～70℃ 相对湿度：≤90%
尺寸（mm）	215W×44H×366D 重约 4.5Kg

表三：DMS 系列 500V-1000V 规格

产品型号		DMS500-03H	DMS500-03	DMS600-2.5H	DMS600-2.5	DMS1000-0.6	DMS1000-01	DMS1000-1.5
输入	电压	单相 220VAC±15% / 300VDC±15%
	频率	47～63Hz
输出	电压可调范围	0～510V		0～610V		0～1010V
	电压可调范围	0～3.5A		0～3A		0～0.7A	0～1.2A	0～2A
	额定功率（OPP=105%额定值）	850W	1500W	850W	1500W	600W	1000W	1500W
	源效应	稳压 CV: ≤ 0.05%+10mV 稳流 CC: ≤0.05%+10mA
	时漂	≤0.05% 设定值（8 小时老化后，恒定的负载条件、恒定的环境温度、接 Sense）
	负载效应	稳压 CV: ≤ 0.1%+10mV 稳流 CC: ≤ 0.2%+10mA
	瞬态响应时间	2ms（当负载变化为额定输出电流的 10～90%时，电压恢复到稳态输出的±1%以内）
	效率	≥90%（标准交流输入、满载）
纹波	CV≤	450mVp-p		600mVp-p		850mVp-p
	CC≤	10mArms		10mArms		10mArms
输出显示	显示方式	OLED 显示电压、电流、功率
	显示分辨率	电压：<100V：0.001V ；≥100V：0.01V；≥1000V：0.1V 电流： 0.001A ；功率：<100W：0.001W；≥100W：0.01W；≥1000W：0.1W；
控制方式	面板手动	多功能按键与编码器组合操作，支持 List 动态编程输出
	模拟程控	0～5V 或 0～10V 电压信号（精度：1%F.S.）；高低电平信号控制开关机（低电平开机）
	数字程控	标配 RS-485 通讯接口，支持 Modbus 通讯协议
外部串、并联工作		支持
设定值分辨率	电压	0.01V
	电流	0.001A
设定值精度	电压	0.05%+0.05%F.S.
	电流	0.5%+0.5%F.S.
回读值精度	电压	0.05%+0.05%F.S.
	电流	0.5%+0.5%F.S.
保护	输入欠压、输出过压、过热、短路等保护
制冷方式	风冷
环境条件	使用场所：仅在室内使用工作环境温度：0℃～45℃ 储存温度：-20℃～70℃ 相对湿度：≤90%
尺寸（mm）	215W×44H×366D 重约 4.5Kg
