0-9:
数字键
Menu：
菜单操作鍵
List:
顺序输出操作
Trigger：
触发键

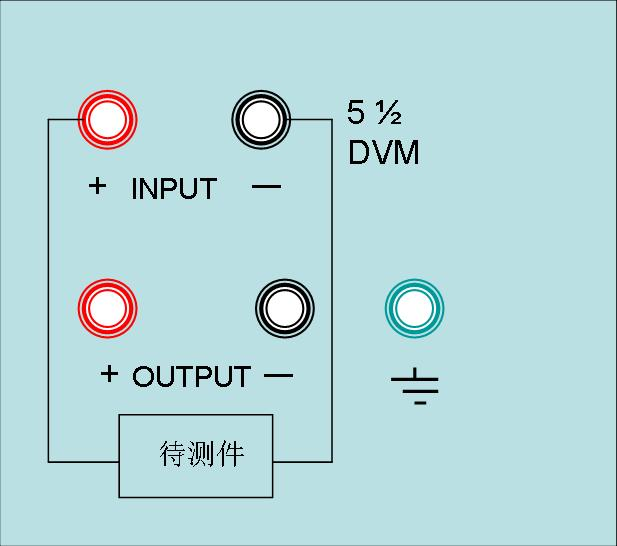

V/mΩ:
电压表/毫欧表转换按钮

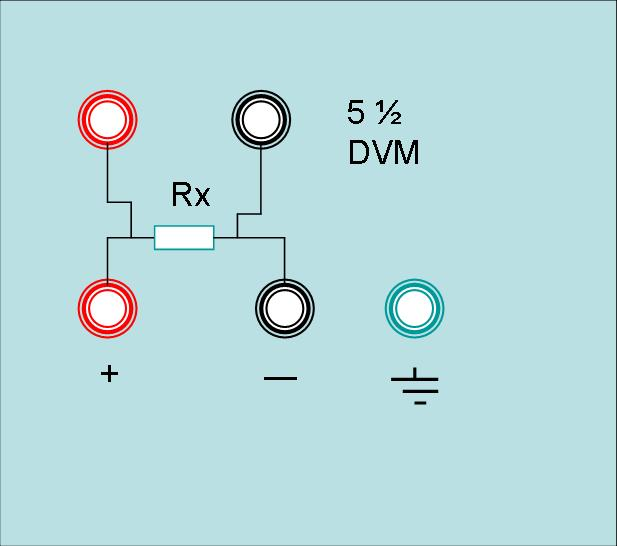

0.1W:
作为毫欧表使用时选择0.1W功率输出
1W:
作为毫欧表使用时选择1W功率输出
10W:
作为毫欧表使用时选择10W功率输出
Local:
本地操作
Esc
退出键，可从任意工作状态下退出
设定电源输出电压值
设定电源最大输出电流值
存储电源的当前设定值到指定的存储位置
从指定的内存位置调出电源设定值
菜单操作,可设定电源的相关参数
控制电源的输出状态
与多功能按键一起使用实现多种功能（如shift+Menu实现菜单功能）
上移动鍵，在菜单操作中选择菜单项或增大输出电压
在菜单操作中选择菜单项或减小输出电压
确认键
在使用本电源以前，请了解以下关于前面板按键操作的基本介绍。
在电源上电后，电源自动为面板操作模式。在面板操作模式下，所有的按键都可以被使用。当电源为远端操作模式时，面板按键不能起作用。面板操作模式和远端操作模式仅可以通过ＰＣ机来控制切换。当操作模式改 变时，不会影响电源的输出参数
您可以通过按下前面板上的 键来控制电源的输出开关。
ＶＦＤ可以显示电源当前的操作状态。打开电源，VFD显示有两行数据。第一行显示实际输出电压,电流值及电源状态，第二行显示电压表测量到的电压值和电压输出设定值。
菜单描述
按下Menu键后进入菜单功能，此时VFD上显示出可选择菜单，可使用上下功能键或旋钮来翻转VFD屏幕，将依序出现以下功能。此时按下Enter键，将会进入光标所在位置的功能选项。按 Esc 键返回上一层菜单。
一级菜单有下列选项：
Config： 电源功能设定
System set:系统参数设定
List Set：顺序操作设定
Auto Test：自动测试设定
Output Timer：输出延时设定
进入Config选项后，按▲ ▼按键，依次会出现以下菜单选项
Init: 设定电源所有配置为出厂设定值
Out Recall：设定电源上电时的输出状态
On：设定电源输出状态为上次关机时的状态 Off(Default)：设定电源输出状态为OFF状态（默认）。
Key Sound: 设定键盘声音 On（Default）：当有键按下时，会发出声音（默认为有声音） Off：没有声音
Knob Lock: 设定旋钮锁定状态 On：旋钮被锁定，旋转旋钮时不会改变设定值 Off（Default）：旋钮没有被锁定，可通过旋转旋钮改变设定值（默认为不锁定）
Remote Sence: 设定远端电压测量模式 On：远端测量模式(后面板测量模式) Off（Default）：前面板测量模式（默认为前面板模式）
Curr Unit: 电流单位设置 mA：电流单位为mA A（Default）：电流单位为A （默认为A） Match Power: 电网环节匹配 50 HZ：匹配50HZ电网（默认50HZ） Off（Default）：匹配60HZ电网 Baudrate Set: 设定通讯波特率 4800：设定为波特率为4800bps 9600(Default)：设定波特率为9600bps 19200：设定波特率为19200bps 38400：设定波特率为38400bps Comm.Parity: 设定通讯奇偶校验位 None(Default)：不设奇偶校验位（默认） Even：设为偶校验位 Odd：设为奇校验位 Port Mode: 设定端口功能选择 Trigger(Def)：触发模式（默认） RI/DFI： Digital I/O 数字端口
注意：按MENU 进入菜单选项之后，按EXIT或者 ESC 即可退出菜单操作。
在进行任何功能按键操作时，按 ESC 键，均可推出功能操作状态。
你可以通过编辑顺序文件，设定每一个单步的值及时间来产生各种输入变化顺序。顺序操作中的参数包括该组输入顺序文件的名称，输入单步数（最多200步），单步时间（最小1mS）及每一个单步的设定值。
在顺序操作为连续(CONTINIOUS)模式时，当接收到一个触发信号后，电源将开始顺序操作，直到顺序操作完成或再次接到一个触发信号。
在编辑List文件之前，如果需要更改LIST文件存储格式，可以通过以下操作步骤完成：
1） 按Shift+Menu，进入菜单操作
2） VFD显示Menu Config，按▼选择List Set，按Enter确认
3） VFD显示Load ListFile，按▼两次，选择Edit File Format, 按Enter确认
4） VFD 显示8*25 Steps,按▼键可以切换到1*200 Steps,2*100 Steps, 4*50 Steps,选择想要的list模式，
2*100 Steps 表示可以设置两个100步的List 文件；
1*200 Steps 表示可以设置一个200步的List 文件
8*25 Steps 表示可以设置8个25步的List 文件
4*50 Steps 表示可以设置4个50步的List 文件
5） 按▼选择Edit List File , 按Enter确认
6） VFD显示Edit List File 1，按上下键选择要编辑的文件序号，再按Enter确认
7） VFD显示List x Steps= xxx，按数字键设定list文件总步数，按Enter确认
8） VFD显示List File x Loop Mode，按上下键选择工作模式，其中：
a) Loop Mode 表示LIST文件循环执行
b) Continuous 表示LIST文件执行执行完全部步数后，停止执行，直到下一次触发。
c) Step Mode 表示LIST文件每执行一步都会停止，直到下一次触发
9） VFD显示Step 1 Time= xxxxx mS，按数字键设定持续时间，按Enter确认
10） VFD显示Step 1 Volt= xxxxx V，按数字键设定设置电压，按Enter确认
11） VFD显示Step 1 Curr= xxxxx A，按数字键设定设置电流，按Enter确认
12） 电源重复9、10、11步骤直到设定完所有步数
13） 根据需要，重复5-15步编辑其他的List文件。
14） 按▼ 选择 Load List File, 按Enter键确认
15） 此时负载进入LIST模式，如果输出打开，则右上角显示Lis1,如果输出关闭，则右上角显示OFF，需要按On/Off键执行，如果要退出LIST模式，可按Shift+2键，或Esc键。如果想再次执行前一次执行的序列文件，可以直接按Shift+2键进入。

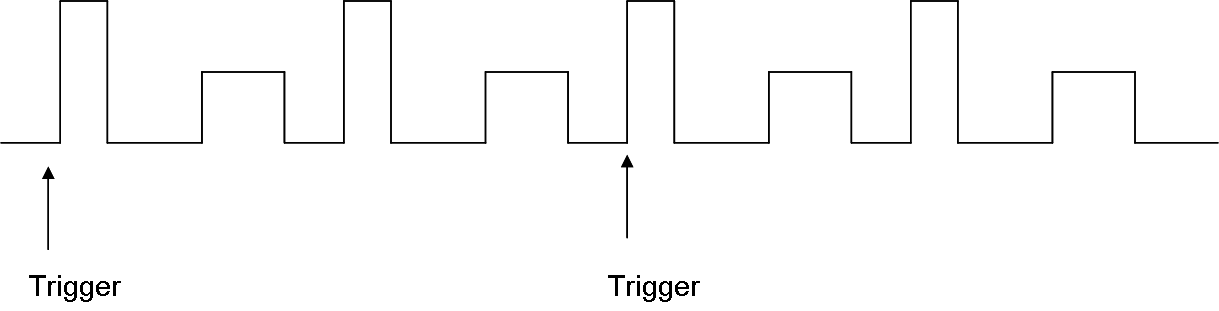

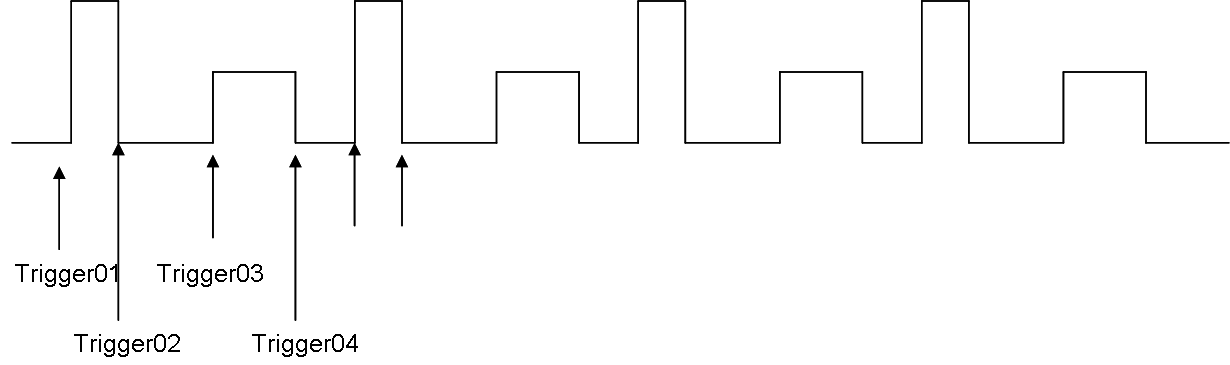

16） 如果选择的工作模式为Loop，则自动循环执行，如果为其他两种工作模式，则如下图所示：
你可以通过编辑自动测试文件，设定每一个单步的设定值及比较参数，以及延时时间来判断设备是否合格，输入单步数（最多50步），自动测试文件固定为4组。
编辑自动测试文件：
1） VFD显示Menu Config，按▼选择Atest Set，按Enter确认
2） VFD显示Load Atest File，按▼两次，选择Edit List File , 按Enter确认
3） VFD显示Edit Atest File 1，按上下键选择要编辑的文件序号，再按Enter确认
4） VFD显示Atestx Steps= xxx，按数字键设定list文件总步数，按Enter确认
5） VFD显示Step 1 Test Curr,按上下键测试参数类型，其中：
a) Curr 表示测试电流
b) Volt 表示测试输出电压
c) DVM 表示测试电压表输入
6） VFD显示Step 1 Time= xxxxx S，按数字键设定测试延时时间，按Enter确认，其中参数必须大于0.2秒到25.5秒之间，如果用户设定为25.5秒，电源自动将此参数设定为暂停模式，当自动测试进行到此一步时，系统将等待一次触发才继续执行。
7） VFD显示Step 1 Volt= xxxxx V，按数字键设定设置电压，按Enter确认
8） VFD显示Step 1 Curr= xxxxx A，按数字键设定设置电流，按Enter确认
9） VFD显示Step 1 Max= xxxxx X，按数字键设定设置合格检测限的最大值，按Enter确认
10） VFD显示Step 1 Min= xxxxx X，按数字键设定设置合格检测限的最小值，按Enter确认
11） 电源重复21-26步骤直到设定完所有步数
12） 根据需要，重复18-27步编辑其他的自动测试文件。
13） 按▼ 选择 Load Atest File, 按Enter键确认
14） 负载进入自动测试模式，右上角显示AUTO1,右下角显示OFF，表示等待触发。
15） 此时可通过三种方式触发自动测试：
a) 按On/Off键触发
b) 按Shift+3键触发
c) 后面板Trig_in脚从高电平变为低电平，并持续5mS以上。
16） 当电源正在进行自动测试时，右下角显示Wait，当遇到暂停设置时，右下角显示Stay，直到得到新的触发，当完成一次测试后，右下角显示测试结果，Pass或Fail。
17） 当完成一次测试后，用户可以通过上下键来手动单步执行，此时右下方显示Step n，表示正在执行的步数，接着显示Han，表示处于手动单步测试状态，再接着在右下方显示正在测试的状态或结果。
输出开/关操作
在面板操作情况下，你可以按On/Off键来切换输出开关状态。输出开关操作不影响当前的设定值。
当负载消耗较大电流的时候，就会在电源到负载端子的连接线上产生压降。为了保证测量精度，电源在后面板提供了一个远程测量端子，用户可以用该端子来测量被测仪器的输出端子电压。
在使用远程测量功能前，你必须要先设定电源为远端测量模式。
触发端子和测量端子如图所示： 多功能端子图 -S和+S为远程测量端子，TRQ 和TRI 为触发端子，最后两个端子为接地端子。 TRQ 为远程控制功能的Latched模式下电平由高到低变化后，电源输出被关闭， TRI为多功能扩展口， 以备以后扩展。
