恒功率可编程直流电源

更新：2021/4/22 16:01:06 点击：

品牌：
型号：

产品介绍

恒功率可编程直流电源简介：

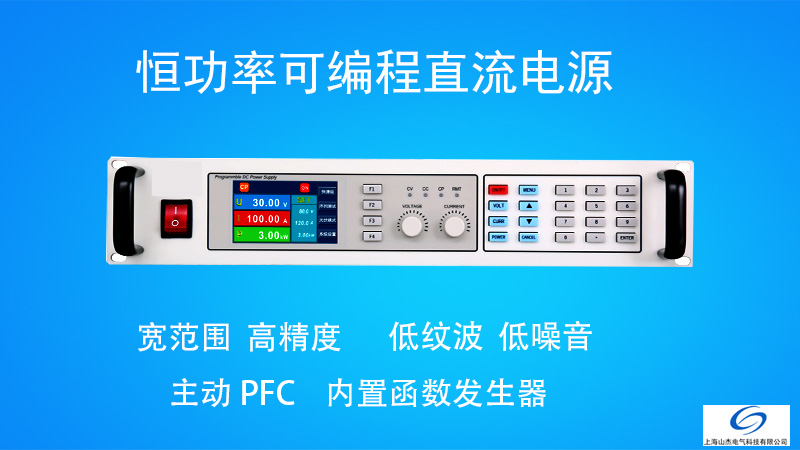

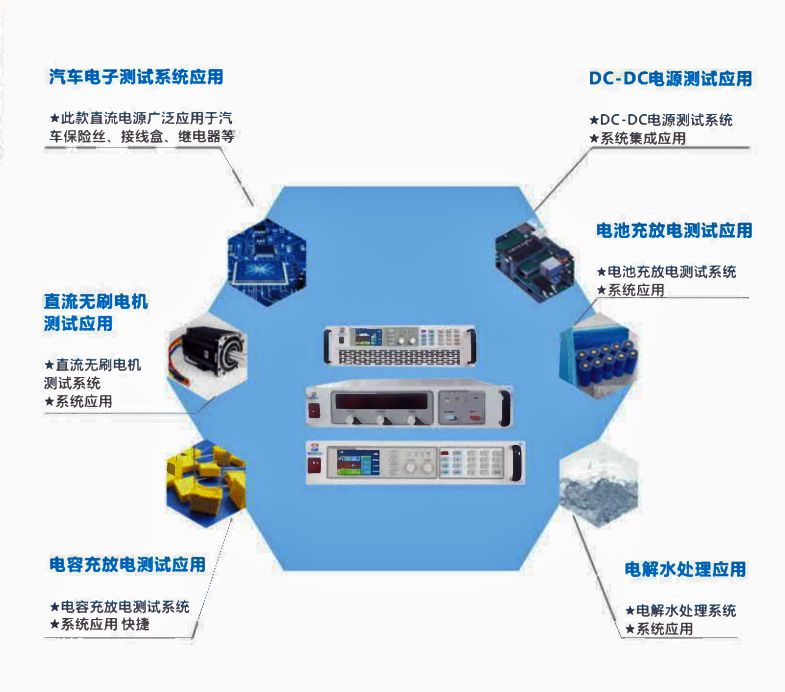

山杰恒功率可编程直流电源是采用微处理器控制的一款外观精美、体积小、性能高、功能强大、操作简单的可编程实验室恒功率直流电源。立足于用户友好的交互式操作概念，具有优异的输出性能指标。恒功率可编程直流电源产品广泛应用于电力电子、直流电机、医疗器械、电池、新能源汽车与光伏逆变器行业。主要客户包括系统集成商、军工单位、大学及国家研究机构。

恒功率可编程电源选型表格：

750W直流电源	40V60A	80V30A	200V12.5A	360V7.5A	500V5A	750V3A	1000V2.5A
1500W恒功率直流电源	40V60A	80V60A	200V25A	360V30A	500V10A	750V6A	1000V5A
3000W恒功率直流电源	40V120A	80V120A	200V50A	360V30A	500V20A	750V12A	1000V10A
6000W恒功率直流电源	40V240A	80V100A	200V100A	360V60A	500V40A	750V30A	1000V20A

恒功率可编程直流电源功能简介：

♦ 带主动式PFC，功率因数高达0.99。

♦ 输出的上升沿和下降沿速度可调。

♦ 宽范围的输出能力，输出范围扩大至同功率等级“矩阵”电源的3倍，采用高频LLC多谐振逆变，整机效率高达93%。

♦ 主从模式支持并联，主动均流，可并联最多10台同型号产品。

♦ 支持OVP,OCP,OPP,OTP保护,支持SENSE端子反接保护。

♦ 具有引线压降补偿端子，可实现大电流工作时的输出引线压降补偿。

♦ 内置函数发生器。

♦ 配有放电电路(在1s内Uout< 10V)。

♦ 内置多种接口，包含RS232/RS485/CAN/GPIB/USB/LAN等通讯接口。

♦内置远程模拟控制接口。

♦支持SCPI指令语言。

♦高亮度的彩色LCD显示屏，外观精美,操作简单、直观。

♦内置电压反向保护模块，可以适用于变压器、电机等各种感性负载(选配) 便捷的面板操作。

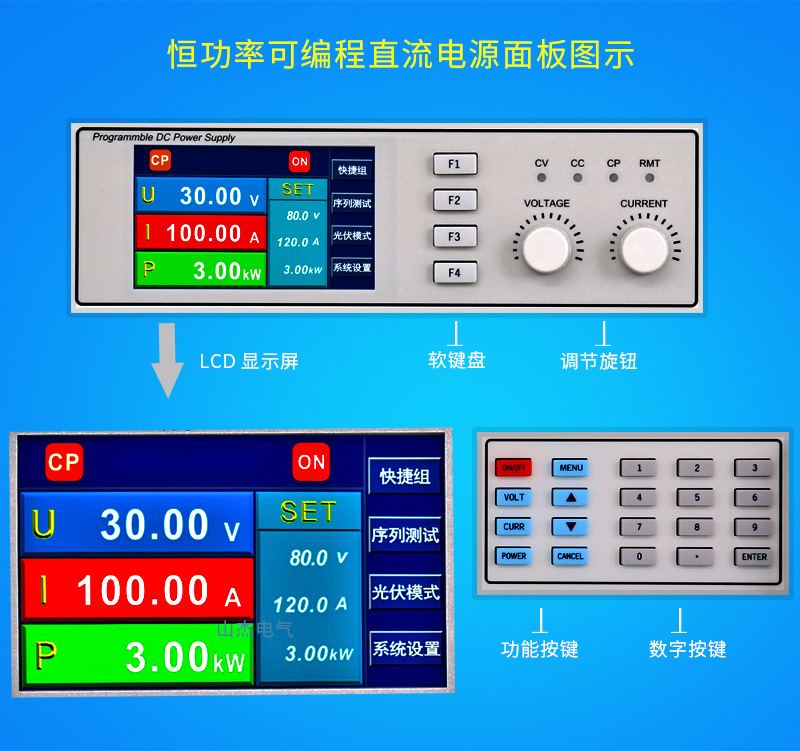

♦山杰恒功率直流电源采用2U标准机箱,既适用于工作台操作又方便内置于工业标准机柜.配有高亮度的 4.0英寸彩色LCD显示屏，手感舒适的硅胶按键,操作简单的便捷旋钮，并有4个直观的LED状态指示灯。

直流输出

本系列电源包含750W、1 . 5kW和3kW三款基础型号，输出电压从0~40V至0~ 1000V，输出电流从0~2.5A至0~120A，对应各种不同型号.不管是手动控制还是远程控制(模拟或数字)，都可在0%至100%之间连续调节电压、电流与功率。

并机功能

所有产品标配有一个数字式主从总线。通过它可并联最多10台同型号产品,将实际电压、电流与功率汇总,形成更大的系统。山杰恒功率直流电源操作经产品上的控制面板，或经任意数字通讯接口的远程控制,都可完成主-从系统的全部配置。

远程补偿功能

为了避免连接负载的导线过长引起的压降,远程测试允许直接在待测物端子上测最输出电压，以提高测量精度。S+、S-是远程补偿端子，使用远程补偿测试时将S+、S-连接到待测物正负端即可。

功率吸收功能

电源具有功率吸收功能:电源带电机类负载，当电源停止输出时，电机类感性负载电流不会马上消失，此时电机变成能量源倒过来给电源充电。山杰恒功率直流电源内部具有功率吸收模块，可以瞬间吸收此类能量，防止电源滤波部分过压损坏。

放电电路

本系列电源设备内部全部都配有放电电路。在空载或带小负载时，它能确保危险电压在直流输出关闭后1S之内降至10VDC以下，确保人体安全。

模拟控制接口

产品后面板上装有一隔离模拟接口端子。在模拟输入脚上接上0~ 10V或0~5V电压，可设置 0~100%的输出电压、电流、功率。模拟输出脚输出0~10V或0~5V电压对应0~100%的输出电压、电流，实现输出电压与电流的监控功能。此外，还有几个输入脚和输出脚，可用来控制和监控产品状态。

保护功能

为保护客户的连接设备，可给产品设定-过压保护极限值(OVP)，以及过流(OCP)与过功率 (OPP)保护极限值。一旦因故超过这三个值中的一个，直流输出会被立即切断 ,并在显示器与接口端发出一状态信号。本产品还有过温保护，如果产品过热,它会关断直流输出,保障待测物和电源的安全。

宽范围输出

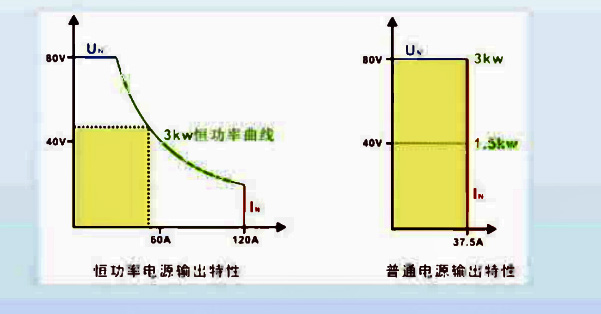

恒功率电源较于普通电源具有更宽的输出电压、电流范围，单型号电源可满足客户多种规格产品的测试需求。电源的电压与电流的输出受极限功率的限制,减少输出电流可获得更高的电压或者通过减少输出电压可以获得更大的输出电流,因此要比传统的” 矩阵”电源更加灵活。如下图:

函数发生器

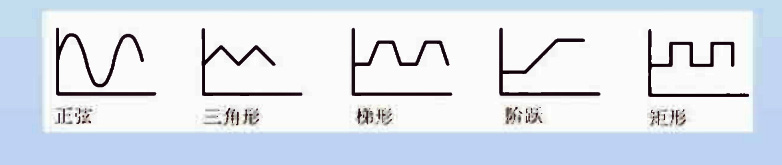

山杰恒功率直流电源所有型号都具有一可形成如下典型函数的真实函数发生器，并能将它们应用于输出电压或输出电流上。发生器可通过前面板设置，或经某一数字接口远程配置。预设函数会为用户提供所有必须的参数，如Y偏差值，时间、频率或幅度，一套完整的配置参数。几几正弦三角形梯形阶跃矩形输出端反压保护由于感性负载在接通电源或者断开电源的一瞬间，会产生反电动势电压，这种电压的峰值远远大于负载电源所能承受的电压值，很容易引起电源故障，传统解决方案为客户自行在电源输出端并联二极管，接线复杂,选型困难,实用性极低。直流电源可在内部集成电压反向保护模块，吸收感性负载产生的反压。无需客户自己在电源外部并联二极管，简化了接线和二极管的选型难度。

序列测试

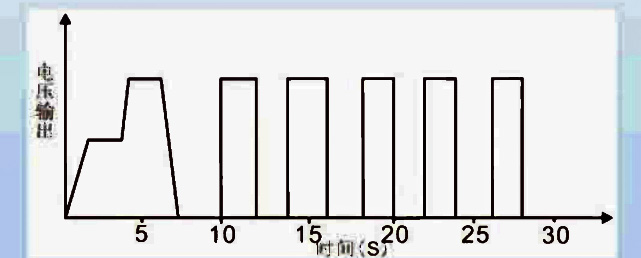

除了基于函数发生器产生的标准函数外，它还可形成某些复杂的函数，序列测试功能共包含 50个序列，存储于非易失存储体内,每组包含20个测试步骤,用户可以根据实际需要编辑每一步的功能，使电源可以以序列的方式在恒电压、恒电流或恒功率模式下输出,满足特定的测试需求。序列测试示例一个典型的老化测试的过程是这样的:先以一定的斜率给被测物输入电压，持续- -段时间，再突然上升到另一个电压,持续一段时间,然后再升高电压,持续一段时间..... ,最后以斜率方式将电压降到零。某些情况下还需要一个电压开关循环测试的序列，如下图给出了关于老化测试的一种电压波形。

工控机软件

本产品还配有适合Windows系统下操作的控制软件，可以远程控制多台同型号产品。它有一个清晰的主界面，显示所有设定值与实际值。并具有远程启动，停止设备，数据保存，序列测试编程等功能。

型号		BSC6640-60	BSC6640-60	BSC6635-100	BSC6640-120	BSC6635-200
AC输入	相数	1ph+N+PE
	电压	220VAC±10%
	频率	45~66Hz
	功率因数	≥0.99
DC输出	电压	0~35V
	电流	0~60A	0~60A	0~100A	0~120A	0~200A
	功率	0~750W	0~1.5kW	0~1.5kW	0~3KW	0~3kW
	效率	≤92%	≤92%	≤92%	≤92%	≤93%
编程精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
回读精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
纹波及噪声	RMS (20Hz-300kHz)	10mVrms	10mVrms	10mVrms	10mVrms	10mVrms
	P-P (20Hz-20MHz)	100mVpp	100mVpp	100mVpp	100mVpp	100mVpp
源效应	电压	≤0.02%FS (±10%ΔU_AC输入)
	电流	≤0.05%FS (±10%ΔU_AC输入)
负载效应	电压	≤0.05%FS（0-100%的负载调整率）
	电流	≤0.15%FS（0-100%ΔU_DC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
动态响应时间	负载调整需时	≤2ms（负载从10-100%调整）
	输出电压上升时间	最大30ms（10~90%满量程）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232/RS485/CAN/GPIB/USB/LAN等通讯接口
并联操作		可实现，通过真实主-从操作，可连接多达10台产品（经共享总线)
工作环境		室内型；工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（输出对大地）
体积W×H×D(mm)		482mm×88mm×455mm (W×H×D) 标准机箱，高度2U
重量		9.6kg	10.8kg	10.8kg	13.5kg	13.5kg

型号		BSC6680-30	BSC6680-60	BSC6680-120	BSC66200-12.5	BSC66200-25
AC输入	相数	1ph+N+PE
	电压	220VAC±10%
	频率	45~66Hz
	功率因数	≥0.99
DC输出	电压	0~80V 0~40V 0~40V			0~80V
	电流	0~30A	0~60A	0~120A	0~12.5A	0~25A
	功率	0~750W	0~1.5kW	0~3kW	0~750W	0~1.5kW
	效率	≤92%	≤92%	≤92%	≤92%	≤93%
编程精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
回读精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
纹波及噪声	RMS (20Hz-300kHz)	10mVrms			20mVrms
	P-P (20Hz-20MHz)	100mVpp			175mVpp
源效应	电压	≤0.02%FS (±10%ΔU_AC输入)
	电流	≤0.05%FS (±10%ΔU_AC输入)
负载效应	电压	≤0.05%FS（0-100%的负载调整率）
	电流	≤0.15%FS（0-100%ΔU_DC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
动态响应时间	负载调整需时	≤2ms（负载从10-100%调整）
	输出电压上升时间	最大30ms（10~90%满量程）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232/RS485/CAN/GPIB/USB/LAN等通讯接口
并联操作		可实现，通过真实主-从操作，可连接多达10台产品（经共享总线)
工作环境		室内型；工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（输出对大地）
体积W×H×D(mm)		482mm×88mm×455mm (W×H×D) 标准机箱，高度2U
重量		9.6kg	10.8kg	13.5kg	9.6kg	10.8kg

型号		BSC66200-50	BSC66360-7.5	BSC66360-15	BSC66360-30	BSC66500-5
AC输入	相数	1ph+N+PE
	电压	220VAC±10%
	频率	45~66Hz
	功率因数	≥0.99
DC输出	电压	0~200V	0~360V			0~500V
	电流	0~50A	0~7.5A	0~15A	0~30A	0~5A
	功率	0~3kW	0~750W	0~1.5kW	0~3kW	0~750W
	效率	≤93%	≤93%	≤93%	≤93%	≤93%
编程精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
回读精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
纹波及噪声	RMS (20Hz-300kHz)	20mVrms	40mVrms			50mVrms
	P-P (20Hz-20MHz)	175mVpp	250mVpp			325mVpp
源效应	电压	≤0.02%FS (±10%ΔU_AC输入)
	电流	≤0.05%FS (±10%ΔU_AC输入)
负载效应	电压	≤0.05%FS（0-100%的负载调整率）
	电流	≤0.15%FS（0-100%ΔU_DC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
动态响应时间	负载调整需时	≤2ms（负载从10-100%调整）
	输出电压上升时间	最大30ms（10~90%满量程）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232/RS485/CAN/GPIB/USB/LAN等通讯接口
并联操作		可实现，通过真实主-从操作，可连接多达10台产品（经共享总线)
工作环境		室内型；工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（输出对大地）
体积W×H×D(mm)		482mm×88mm×455mm (W×H×D) 标准机箱，高度2U
重量		13.5kg	9.6kg	10.8kg	13.5kg	9.6kg

型号		BSC66500-10	BSC66500-20	BSC66750-3	BSC66750-7.5	BSC66750-15
AC输入	相数	1ph+N+PE
	电压	220VAC±10%
	频率	45~66Hz
	功率因数	≥0.99
DC输出	电压	0~500V		0~500V
	电流	0~10A	0~20A	0~3A	0~7.5A	0~10A
	功率	0~1.5kW	0~3kW	0~750W	0~1.5kW	0~3kW
	效率	≤92%	≤92%	≤92%	≤92%	≤93%
编程精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
回读精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
纹波及噪声	RMS (20Hz-300kHz)	50mVrms		75mVrms
	P-P (20Hz-20MHz)	325mVpp		500mVpp
源效应	电压	≤0.02%FS (±10%ΔU_AC输入)
	电流	≤0.05%FS (±10%ΔU_AC输入)
负载效应	电压	≤0.05%FS（0-100%的负载调整率）
	电流	≤0.15%FS（0-100%ΔU_DC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
动态响应时间	负载调整需时	≤2ms（负载从10-100%调整）
	输出电压上升时间	最大30ms（10~90%满量程）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232/RS485/CAN/GPIB/USB/LAN等通讯接口
并联操作		可实现，通过真实主-从操作，可连接多达10台产品（经共享总线)
工作环境		室内型；工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（输出对大地）
体积W×H×D(mm)		482mm×88mm×455mm (W×H×D) 标准机箱，高度2U
重量		10.8kg	13.5kg	9.6kg	10.8kg	13.5kg

型号		BSC661000-2.5	BSC661000-5	BSC661000-10
AC输入	相数	1ph+N+PE
	电压	220VAC±10%
	频率	45~66Hz
	功率因数	≥0.99
DC输出	电压	0~1000V
	电流	0~2.5A	0~5A	0~10A
	功率	0~750W	0~1.5kW	0~3kW
	效率	≤93%	≤93%	≤93%
编程精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
回读精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
纹波及噪声	RMS (20Hz-300kHz)	100mVrms
	P-P (20Hz-20MHz)	650mVpp
源效应	电压	≤0.02%FS (±10%ΔU_AC输入)
	电流	≤0.05%FS (±10%ΔU_AC输入)
负载效应	电压	≤0.05%FS（0-100%的负载调整率）
	电流	≤0.15%FS（0-100%ΔU_DC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
动态响应时间	负载调整需时	≤2ms（负载从10-100%调整）
	输出电压上升时间	最大30ms（10~90%满量程）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232/RS485/CAN/GPIB/USB/LAN等通讯接口
并联操作		可实现，通过真实主-从操作，可连接多达10台产品（经共享总线)
工作环境		室内型；工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（输出对大地）
体积W×H×D(mm)		482mm×88mm×455mm (W×H×D) 标准机箱，高度2U
重量		9.8kg	10.8kg	13.5kg 9.8kg 10.8kg

型号		BSC661000-10
AC输入	相数	1ph+N+PE
	电压	220VAC±10%
	频率	45~66Hz
	功率因数	≥0.99
DC输出	电压	0~1000V
	电流	0~10A
	功率	0~3kW
	效率	≤93%
编程精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
回读精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.15%+0.1%FS)
	功率	≤±0.8%FS
纹波及噪声	RMS (20Hz-300kHz)	100mVrms
纹波及噪声	P-P (20Hz-20MHz)	650mVpp
源效应	电压	≤0.02%FS (±10%ΔU_AC输入)
源效应	电流	≤0.05%FS (±10%ΔU_AC输入)
负载效应	电压	≤0.05%FS（0-100%的负载调整率）
负载效应	电流	≤0.15%FS（0-100%ΔU_DC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
动态响应时间	负载调整需时	≤2ms（负载从10-100%调整）
动态响应时间	输出电压上升时间	最大30ms（10~90%满量程）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232/RS485/CAN/GPIB/USB/LAN等通讯接口
并联操作		可实现，通过真实主-从操作，可连接多达10台产品（经共享总线)
工作环境		室内型；工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（输出对大地）
体积W×H×D(mm)		482mm×88mm×455mm (W×H×D) 标准机箱，高度2U
重量		13.5kg

BSC66000全系列电源规格型号一览表

750W	BSC6640-60 40V/60A	BSC6680-30 80V/30A	BSC66200-12.5 200V/12.5A	BSC66360-7.5 360V/7.5A	BSC66500-5 500V/5A	BSC66750-3 750V/3A	BSC661000-2.5 1000V/2.5A
1.5KW	BSC6640-60 40V/60A	BSC6680-60 80V/60A	BSC66200-25 200V/25A	BSC66360-15 360V/30A	BSC66500-10 500V/10A	BSC66750-6 750V/6A	BSC661000-5 1000V/5A
3kW	BSC6640-120 40V/60A	BSC6680-120 80V/120A	BSC66200-50 200V/50A	BSC66360-30 360V/30A	BSC66500-20 500V/20A	BSC66750-12 750V/12A	BSC661000-10 1000V/10A
6kW	BSC6640-240 40V/240A	BSC6680-240 80V/240A	BSC66200-100 200V/100A	BSC66360-60 360V/60A	BSC66500-40 500V/40A	BSC66750-30 750V/30A	BSC661000-20 1000V/20A
9kW	BSC6640-360 40V/360A	BSC6680-360 80V/360A	BSC66200-150 200V/150A	BSC66360-90 360V/90A	BSC66500-60 500V/60A	BSC66750-45 750V/45A	BSC661000-30 1000V/30A
12kW	BSC6640-480 40V/480A	BSC6680-480 80V/480A	BSC66200-200 200V/200A	BSC66360-120 360V/120A	BSC66500-80 500V/80A	BSC66750-60 750V/60A	BSC661000-40 1000V/40A
15kW	BSC6640-600 40V/600A	BSC6680-600 80V/600A	BSC66200-250 200V/250A	BSC66360-150 360V/150A	BSC66500-100 500V/100A	BSC66750-75 750V/75A	BSC661000-50 1000V/50A
18kW	BSC6640-720 40V/720A	BSC6680-720 80V/720A	BSC66200-300 200V/300A	BSC66360-180 360V/180A	BSC66500-120 500V/120A	BSC66750-90 750V/90A	BSC661000-60 1000V/60A
21kW	BSC6640-840 40V/840A	BSC6680-840 80V/840A	BSC66200-350 200V/350A	BSC66360-210 360V/210A	BSC66500-140 500V/140A	BSC66750-105 750V/105A	BSC661000-70 1000V/70A
24kW	BSC6640-960 40V/960A	BSC6680-960 80V/960A	BSC66200-400 200V/400A	BSC66360-240 360V/240A	BSC66500-160 500V/160A	BSC66750-120 750V/120A	BSC661000-80 1000V/80A
27kW	BSC6640-1080 40V/1080A	BSC6680-1080 80V/1080A	BSC66200-450 200V/450A	BSC66360-270 360V/270A	BSC66500-180 500V/180A	BSC66750-135 750V/135A	BSC661000-90 1000V/90A
30kW	BSC6640-1200 40V/1200A	BSC6680-1200 80V/1200A	BSC66200-500 200V/500A	BSC66360-300 360V/300A	BSC66500-200 500V/200A	BSC66750-150 750V/150A	BSC661000-100 1000V/100A
