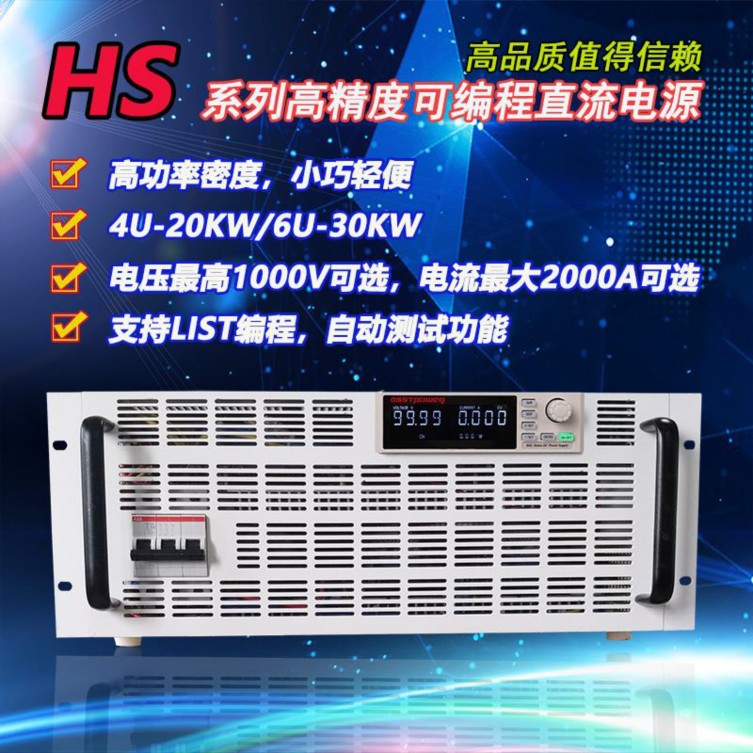

HS可编程直流电源

更新：2021/4/17 21:10:37 点击：

品牌：山杰
型号： 0～2000V/0～400A/5KW～10KW (标准2U机型)，电压最高2000V，电流最大400A，功率最大10KW可选

产品介绍

1.概述

HS 系列高精度可编程直流电源是我公司为了满足广大客户的需求推出的一款高品质、高功率密度、多功能的高性价比产品，20KW 的功率密度仅 4U 尺寸，电压最高可到 2000V，电流最大可到 1000A，是需要宽范围输出电压或电流范围调节应用的理想输出，具有恒电压和恒电流两种工作模式。可以应用在自动测试，过程控制，电池充电及老化测试等需要高质量直流稳定电源的产场合，本系列产品具有零电压“软开关”功能，可实减小开关瞬变应力，从而具有很低的输出噪声。软开关也可以提高效率，减小热量，从而使电源具有更高的稳定性。

2.产品特点

液晶屏显示电压、电流、功率高性能、高功率密度、小巧轻便可串并联扩展功率/电流/电压

输入带 PFC 功率因数校正，功率因数≥0.97 内置模拟监控接口

零电压电流宽范围调整低涟波和低噪音，媲美纯线性电源具有电压、电流预置功能具有远端量测功能

多功能按键与编码器组合操作，支持 List 动态编程输出，多数据存储支持自动测试功能

标配 485 通讯接口，支持 Modbus 标准通讯协议

3.应用领域

电子元器件试验、老化；电池、电容充电设备；电机及控制器试验；光伏逆变器、变频器老化；精密电解电镀、污水处理； LED、LCD 屏老化；实验室、电子设备、自动测试设备；电子检验设备、生产流水线设备、通讯设备；其它各种需要高精度直流电源输出的场所。

4.快速选型表

序号	型号	电压	电流	功率	序号	型号	电压	电流	功率
1	HS15-800	15V	800A	12KW	21	HS200-75	200V	75A	15KW
2	HS25-800	25V	800A	20KW	22	HS200-100	200V	100A	20KW
3	HS25-1200	25V	1200A	30KW	23	HS200-150	200V	150A	30KW
4	HS30-400	30V	400A	12KW	24	HS300-40	300V	40A	12KW
5	HS30-500	30V	500A	15KW	25	HS300-50	300V	50A	15KW
6	HS30-666	30V	660A	20KW	26	HS300-66	300V	66A	20KW
7	HS30-1000	30V	1000A	30KW	27	HS300-100	300V	100A	30KW
8	HS60-200	60V	200A	12KW	28	HS500-25	500V	25A	12KW
9	HS60-250	60V	250A	15KW	29	HS500-30	500V	30A	15KW
10	HS60-330	60V	330A	20KW	30	HS500-40	500V	40A	20KW
11	HS60-500	60V	500A	30KW	31	HS500-60	500V	60A	30KW
12	HS100-120	100V	120A	12KW	32	HS600-20	600V	20A	12KW
13	HS100-150	100V	150A	15KW	33	HS600-25	600V	25A	15KW
14	HS100-200	100V	200A	20KW	34	HS600-34	600V	34A	20KW
15	HS100-300	100V	300A	30KW	35	HS600-50	600V	50A	30KW
16	HS150-80	150V	80A	12KW	36	HS1000-12	1000V	12A	12KW
17	HS150-100	150V	100A	15KW	37	HS1000-15	1000V	15A	15KW
18	HS150-130	150V	130A	20KW	38	HS1000-20	1000V	20A	20KW
19	HS150-200	150V	200A	30KW	39	HS1000-30	1000V	30A	30KW
20	HS200-60	200V	60A	12KW

5.技术指标

表一：HS 系列 15V-60V 规格

产品型号		HS15-800	HS25-800	HS25-1200	HS30-400	HS30-500	HS30-666	HS30-1000	HS60-200
输入	电压	三相 380VAC±15% / 300VDC±15%
	频率	47～63Hz
输出	电压可调范围	0～17V	0～27V		0～33V				0～63V
	电压可调范围	0～820A		0～1230A	0～415A	0～515A	0～680A	0～1030A	0～210A
	额定功率（OPP=105%额定值）	12KW	20KW	30KW	12KW	15KW	20KW	30KW	12KW
	源效应	稳压 CV: ≤ 0.05%+10mV 稳流 CC: ≤0.05%+10mA
	时漂	≤0.05% 设定值（8 小时老化后，恒定的负载条件、恒定的环境温度、接 Sense）
	负载效应	稳压 CV: ≤ 0.5%+10mV 稳流 CC: ≤ 0.2%+10mA
	瞬态响应时间	2ms（当负载变化为额定输出电流的 10～90%时，电压恢复到稳态输出的±1%以内）
	效率	≥90%（标准交流输入、满载）
纹波	CV≤	100mVp-p	120mVp-p	150mVp-p	100mVp-p	120mVp-p	150mVp-p	150mVp-p	180mVp-p
	CC≤	1650mArms	1650mArms	2460mArms	830mArms	1050mArms	1400mArms	2060mArms	420mArms
输出显示	显示方式	OLED 显示电压、电流、功率
	显示分辨率	电压：0.001V；电流：<100A：0.001A ；≥10OA：0.01A；≥100OA：0.1A；功率：<100W：0.001W；≥100W：0.01W；≥1000W：0.1W；≥10000W：1W；
控制方式	面板手动	多功能按键与编码器组合操作，支持 List 动态编程输出
	模拟程控	0～5V 或 0～10V 电压信号（精度：1%F.S.）；高低电平信号控制开关机（低电平开机）
	数字程控	标配 RS-485 通讯接口，支持 Modbus 通讯协议
外部串、并联工作		支持
设定值分辨率	电压	0.001V
	电流	0.01A		0.1A	0.01A			0.1A	0.01A
设定值精度	电压	0.1%+0.1%F.S.
	电流	0.1%+0.08%F.S.
回读值精度	电压	0.1%+0.1%F.S.
	电流	0.1%+0.08%F.S.
保护		输入欠压、输出过压、过热、短路等保护
制冷方式		风冷(温控调速风扇)
环境条件		使用场所：仅在室内使用工作环境温度：0℃～45℃ 储存温度：-20℃～70℃ 相对湿度：≤90%
尺寸（mm）/重量（Kg）		12KW/15KW/20KW：480(430)W×176H×533Dmm （标准 4U）/约 49Kg
		30KW：480(430)W×265H×533Dmm （标准 6U）/约 73Kg

表二：HS 系列 60V-150V 规格

产品型号		HS60-250	HS60-330	HS60-500	HS100-120	HS100-150	HS100-200	HS100-300	HS150-80
输入	电压	三相 380VAC±15% / 300VDC±15%
	频率	47～63Hz
输出	电压可调范围	0～63V			0～105V				0～155V
	电压可调范围	0～265A	0～345A	0～515A	0～130A	0～160A	0～210A	0～315A	0～85A
	额定功率（OPP=105%额定值）	15KW	20KW	30KW	12KW	15KW	20KW	30KW	12KW
	源效应	稳压 CV: ≤ 0.05%+10mV 稳流 CC: ≤0.05%+10mA
	时漂	≤0.05% 设定值（8 小时老化后，恒定的负载条件、恒定的环境温度、接 Sense）
	负载效应	稳压 CV: ≤ 0.5%+10mV 稳流 CC: ≤ 0.2%+10mA
	瞬态响应时间	2ms（当负载变化为额定输出电流的 10～90%时，电压恢复到稳态输出的±1%以内）
	效率	≥90%（标准交流输入、满载）
纹波	CV≤	200mVp-p	220mVp-p	250mVp-p	250mVp-p	280mVp-p	300mVp-p	350mVp-p	350mVp-p
	CC≤	530mArms	700mArms	1050mArms	260mArms	320mArms	420mArms	630mArms	170mArms
输出显示	显示方式	OLED 显示电压、电流、功率
	显示分辨率	电压：<100V：0.001V；≥10OV：0.01V；电流：<100A：0.001A ；≥10OA：0.01A；功率：<100W：0.001W；≥100W：0.01W；≥1000W：0.1W；≥10000W：1W；
控制方式	面板手动	多功能按键与编码器组合操作，支持 List 动态编程输出
	模拟程控	0～5V 或 0～10V 电压信号（精度：1%F.S.）；高低电平信号控制开关机（低电平开机）
	数字程控	标配 RS-485 通讯接口，支持 Modbus 通讯协议
外部串、并联工作		支持
设定值分辨率	电压	0.001V			0.01V
	电流	0.01A							0.001A
设定值精度	电压	0.1%+0.1%F.S.
	电流	0.1%+0.08%F.S.
回读值精度	电压	0.1%+0.1%F.S.
	电流	0.1%+0.08%F.S.
保护		输入欠压、输出过压、过热、短路等保护
制冷方式		风冷(温控调速风扇)
环境条件		使用场所：仅在室内使用工作环境温度：0℃～45℃ 储存温度：-20℃～70℃ 相对湿度：≤90%
尺寸（mm）/重量（Kg）		12KW/15KW/20KW：480(430)W×176H×533Dmm （标准 4U）/约 49Kg
		30KW：480(430)W×265H×533Dmm （标准 6U）/约 73Kg

、

表三：HS 系列 150V-300V 规格

产品型号		HS150-100	HS150-130	HS150-200	HS200-60	HS200-75	HS200-100	HS200-150	HS300-40
输入	电压	三相 380VAC±15% / 300VDC±15%
	频率	47～63Hz
输出	电压可调范围	0～15V			0～105V				0～305V
	电压可调范围	0～110A	0～140A	0～210A	0～65A	0～80A	0～110A	0～165A	0～45A
	额定功率（OPP=105%额定值）	15KW	20KW	30KW	12KW	15KW	20KW	30KW	12KW
	源效应	稳压 CV: ≤ 0.05%+10mV 稳流 CC: ≤0.05%+10mA
	时漂	≤0.05% 设定值（8 小时老化后，恒定的负载条件、恒定的环境温度、接 Sense）
	负载效应	稳压 CV: ≤ 0.5%+10mV 稳流 CC: ≤ 0.2%+10mA
	瞬态响应时间	2ms（当负载变化为额定输出电流的 10～90%时，电压恢复到稳态输出的±1%以内）
	效率	≥90%（标准交流输入、满载）
纹波	CV≤	350mVp-p	400mVp-p	400mVp-p	400mVp-p	450mVp-p	500mVp-p	550mVp-p	550mVp-p
	CC≤	220mArms	280mArms	420mArms	130mArms	160mArms	220mArms	330mArms	90mArms
输出显示	显示方式	OLED 显示电压、电流、功率
	显示分辨率	电压：<100V：0.001V；≥10OV：0.01V；电流：<100A：0.001A ；≥10OA：0.01A；功率：<100W：0.001W；≥100W：0.01W；≥1000W：0.1W；≥10000W：1W；
控制方式	面板手动	多功能按键与编码器组合操作，支持 List 动态编程输出
	模拟程控	0～5V 或 0～10V 电压信号（精度：1%F.S.）；高低电平信号控制开关机（低电平开机）
	数字程控	标配 RS-485 通讯接口，支持 Modbus 通讯协议
外部串、并联工作		支持
设定值分辨率	电压	0.01V
	电流	0.01A			0.001A		0.01A		0.001A
设定值精度	电压	0.1%+0.1%F.S.
	电流	0.1%+0.1%F.S.
回读值精度	电压	0.1%+0.1%F.S.
	电流	0.1%+0.1%F.S.
保护		输入欠压、输出过压、过热、短路等保护
制冷方式		风冷(温控调速风扇)
环境条件		使用场所：仅在室内使用工作环境温度：0℃～45℃ 储存温度：-20℃～70℃ 相对湿度：≤90%
尺寸（mm）/重量（Kg）		12KW/15KW/20KW：480(430)W×176H×533Dmm （标准 4U）/约 49Kg
		30KW：480(430)W×265H×533Dmm （标准 6U）/约 73Kg

表四：HS 系列 300V-600V 规格

产品型号		HS300-50	HS300-66	HS300-100	HS500-25	HS500-30	HS500-40	HS500-60	HS600-20
输入	电压	三相 380VAC±15% / 300VDC±15%
	频率	47～63Hz
输出	电压可调范围	0～305V			0～510V				0～610V
	电压可调范围	0～55A	0～68A	0～115A	0～30A	0～35A	0～45A	0～65A	0～25A
	额定功率（OPP=105%额定值）	15KW	20KW	30KW	12KW	15KW	20KW	30KW	12KW
	源效应	稳压 CV: ≤ 0.05%+10mV 稳流 CC: ≤0.05%+10mA
	时漂	≤0.05% 设定值（8 小时老化后，恒定的负载条件、恒定的环境温度、接 Sense）
	负载效应	稳压 CV: ≤ 0.5%+10mV 稳流 CC: ≤ 0.2%+10mA
	瞬态响应时间	2ms（当负载变化为额定输出电流的 10～90%时，电压恢复到稳态输出的±1%以内）
	效率	≥90%（标准交流输入、满载）
纹波	CV≤	550mVp-p	600mVp-p	650mVp-p	650mVp-p	700mVp-p	750mVp-p	800mVp-p	850mVp-p
	CC≤	110mArms	140mArms	230mArms	60mArms	70mArms	80mArms	130mArms	50mArms
输出显示	显示方式	OLED 显示电压、电流、功率
	显示分辨率	电压：<100V：0.001V；≥10OV：0.01V；电流：0.001A；功率：<100W：0.001W；≥100W：0.01W；≥1000W：0.1W；≥10000W：1W；
控制方式	面板手动	多功能按键与编码器组合操作，支持 List 动态编程输出
	模拟程控	0～5V 或 0～10V 电压信号（精度：1%F.S.）；高低电平信号控制开关机（低电平开机）
	数字程控	标配 RS-485 通讯接口，支持 Modbus 通讯协议
外部串、并联工作		支持
设定值分辨率	电压	0.01V
	电流	0.001A		0.01A	0.001A
设定值精度	电压	0.1%+0.1%F.S.
	电流	0.1%+0.3%F.S.
回读值精度	电压	0.1%+0.1%F.S.
	电流	0.1%+0.3%F.S.
保护		输入欠压、输出过压、过热、短路等保护
制冷方式		风冷(温控调速风扇)
环境条件		使用场所：仅在室内使用工作环境温度：0℃～45℃ 储存温度：-20℃～70℃ 相对湿度：≤90%
尺寸（mm）/重量（Kg）		12KW/15KW/20KW：480(430)W×176H×533Dmm （标准 4U）/约 49Kg
		30KW：480(430)W×265H×533Dmm （标准 6U）/约 73Kg

表四：HS 系列 300V-600V 规格

产品型号		HS300-50	HS300-66	HS300-100	HS500-25	HS500-30	HS500-40	HS500-60	HS600-20
输入	电压	三相 380VAC±15% / 300VDC±15%
	频率	47～63Hz
输出	电压可调范围	0～305V			0～510V				0～610V
	电压可调范围	0～55A	0～68A	0～115A	0～30A	0～35A	0～45A	0～65A	0～25A
	额定功率（OPP=105%额定值）	15KW	20KW	30KW	12KW	15KW	20KW	30KW	12KW
	源效应	稳压 CV: ≤ 0.05%+10mV 稳流 CC: ≤0.05%+10mA
	时漂	≤0.05% 设定值（8 小时老化后，恒定的负载条件、恒定的环境温度、接 Sense）
	负载效应	稳压 CV: ≤ 0.5%+10mV 稳流 CC: ≤ 0.2%+10mA
	瞬态响应时间	2ms（当负载变化为额定输出电流的 10～90%时，电压恢复到稳态输出的±1%以内）
	效率	≥90%（标准交流输入、满载）
纹波	CV≤	550mVp-p	600mVp-p	650mVp-p	650mVp-p	700mVp-p	750mVp-p	800mVp-p	850mVp-p
	CC≤	110mArms	140mArms	230mArms	60mArms	70mArms	80mArms	130mArms	50mArms
输出显示	显示方式	OLED 显示电压、电流、功率
	显示分辨率	电压：<100V：0.001V；≥10OV：0.01V；电流：0.001A；功率：<100W：0.001W；≥100W：0.01W；≥1000W：0.1W；≥10000W：1W；
控制方式	面板手动	多功能按键与编码器组合操作，支持 List 动态编程输出
	模拟程控	0～5V 或 0～10V 电压信号（精度：1%F.S.）；高低电平信号控制开关机（低电平开机）
	数字程控	标配 RS-485 通讯接口，支持 Modbus 通讯协议
外部串、并联工作		支持
设定值分辨率	电压	0.01V
	电流	0.001A		0.01A	0.001A
设定值精度	电压	0.1%+0.1%F.S.
	电流	0.1%+0.3%F.S.
回读值精度	电压	0.1%+0.1%F.S.
	电流	0.1%+0.3%F.S.
保护		输入欠压、输出过压、过热、短路等保护
制冷方式		风冷(温控调速风扇)
环境条件		使用场所：仅在室内使用工作环境温度：0℃～45℃ 储存温度：-20℃～70℃ 相对湿度：≤90%
尺寸（mm）/重量（Kg）		12KW/15KW/20KW：480(430)W×176H×533Dmm （标准 4U）/约 49Kg
		30KW：480(430)W×265H×533Dmm （标准 6U）/约 73Kg

表五：HS 系列 600V-1000V 规格

产品型号		HS600-25	HS600-34	HS600-50	HS1000-12	HS1000-15	HS1000-20	HS1000-30
输入	电压	三相 380VAC±15% / 300VDC±15%
	频率	47～63Hz
输出	电压可调范围	0～610V			0～1015V
	电压可调范围	0～27A	0～37A	0～55A	0～15A	0～17A	0～22A	0～33A
	额定功率（OPP=105%额定值）	15KW	20KW	30KW	12KW	15KW	20KW	30KW
	源效应	稳压 CV: ≤ 0.05%+10mV 稳流 CC: ≤0.05%+10mA
	时漂	≤0.05% 设定值（8 小时老化后，恒定的负载条件、恒定的环境温度、接 Sense）
	负载效应	稳压 CV: ≤ 0.2%+10mV 稳流 CC: ≤ 0.2%+10mA
	瞬态响应时间	2ms（当负载变化为额定输出电流的 10～90%时，电压恢复到稳态输出的±1%以内）
	效率	≥90%（标准交流输入、满载）
纹波	CV≤	850mVp-p	900mVp-p	900mVp-p	950mVp-p	1000mVp-p	1200mVp-p	1500mVp-p
	CC≤	55mArms	80mArms	110mArms	30mArms	40mArms	50mArms	70mArms
输出显示	显示方式	OLED 显示电压、电流、功率
	显示分辨率	电压：<100V：0.001V；≥10OV：0.01V；≥100OV：0.1V；电流：0.001A；功率：<100W：0.001W；≥100W：0.01W；≥1000W：0.1W；≥10000W：1W；
控制方式	面板手动	多功能按键与编码器组合操作，支持 List 动态编程输出
	模拟程控	0～5V 或 0～10V 电压信号（精度：1%F.S.）；高低电平信号控制开关机（低电平开机）
	数字程控	标配 RS-485 通讯接口，支持 Modbus 通讯协议
外部串、并联工作		支持
设定值分辨率	电压	0.01V			0.1V
	电流	0.001A
设定值精度	电压	0.1%+0.05%F.S.
	电流	0.1%+0.3%F.S.
回读值精度	电压	0.1%+0.05%F.S.
	电流	0.1%+0.3%F.S.
保护		输入欠压、输出过压、过热、短路等保护
制冷方式		风冷(温控调速风扇)
环境条件		使用场所：仅在室内使用工作环境温度：0℃～45℃ 储存温度：-20℃～70℃ 相对湿度：≤90%
尺寸（mm）/重量（Kg）		12KW/15KW/20KW：480(430)W×176H×533Dmm （标准 4U）/约 49Kg
		30KW：480(430)W×265H×533Dmm （标准 6U）/约 73Kg
