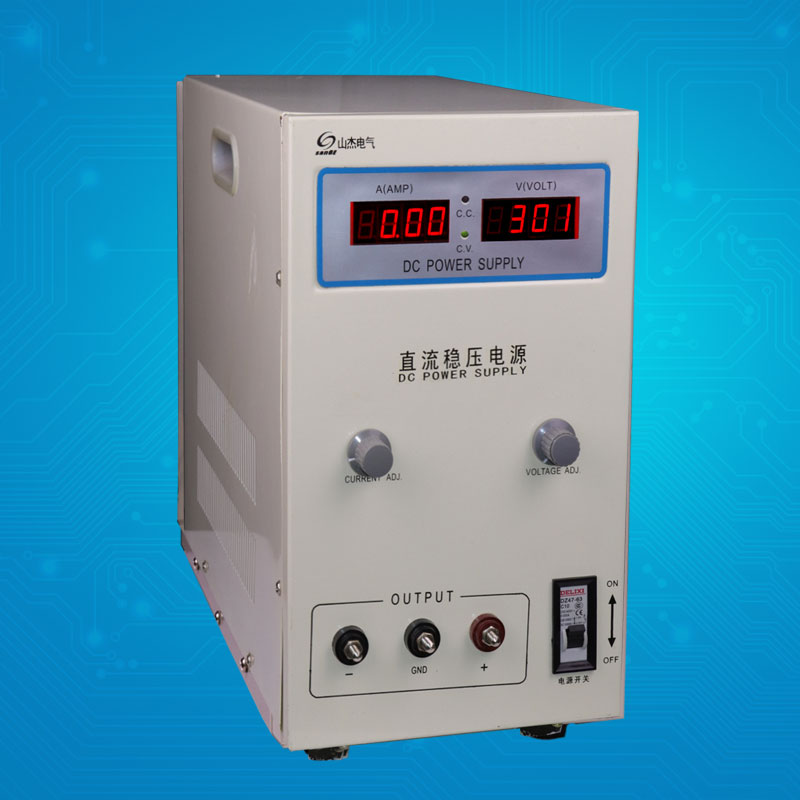

普通线性可调直流电源的定义

普通线性可调直流电源是一种能够提供稳定且可调节直流电压或电流的电源设备。它通过线性调节的方式，确保输出电压或电流的稳定性，适用于多种电子设备和实验环境。

工作原理

线性可调直流电源的工作原理相对简单且直观，主要包括以下几个部分：

变压器：
- 首先，交流电（AC）通过变压器，将市电电压降低到一个较低的交流电压。
整流桥：
- 降低后的交流电压通过整流桥，将交流电转换为直流电（DC）。整流桥通常由二极管组成，能够单向导通电流。
滤波器：
- 转换后的直流电通常含有一些波动（称为纹波），通过滤波器（通常由电容器和电感器组成）来平滑这些波动，提供更稳定的直流电压。
线性调节器：
- 最后，线性调节器对直流电压进行精确调节，确保输出电压或电流的稳定性。线性调节器通过调整其内部的电阻或晶体管的导通程度来控制输出。

应用场景

电子设备供电：
- 用于为各种电子设备提供稳定的直流电源，如路由器、小型电机、LED灯等。
实验室测试：
- 在实验室中，用于测试和调试电子电路，提供可调的直流电压或电流，模拟不同的工作条件。
电池充电：
- 用于为可充电电池提供稳定的充电电流，避免过充或充电不足。
教育和培训：
- 在电子技术的教学和培训中，作为实验设备，帮助学生理解和掌握直流电源的工作原理和应用。

优缺点

优点：

输出稳定：
- 线性可调直流电源的输出电压和电流非常稳定，纹波小，适合对电源质量要求较高的场合。
响应速度快：
- 对负载变化的响应速度快，能够迅速调整输出，保持稳定。
结构简单：
- 电路结构相对简单，易于理解和维护，可靠性高。
噪声低：
- 线性调节方式产生的电磁干扰和噪声较低，适合对噪声敏感的应用。

缺点：

效率较低：
- 线性调节器通过耗散多余的能量来调节输出，因此效率较低，发热量较大，需要散热措施。
体积和重量：
- 由于使用了变压器和大容量滤波电容，线性电源通常体积较大，重量较重，不便于携带和移动。
调节范围有限：
- 输出电压和电流的调节范围相对有限，不适合需要大范围调节的应用。

通俗解释

可以把普通线性可调直流电源想象成一个“可调的电池”。它能够提供一个稳定的电压或电流，就像电池一样，但你可以根据需要调整输出的电压或电流大小。例如，你可以将它设置为3V、5V或12V，来为不同的设备供电。

但是，与电池不同的是，线性电源在工作时会产生一些热量，因为它需要通过“消耗”多余的能量来调节输出。这就像是一个水龙头，通过调整水龙头的开度来控制水流的大小，但多余的水会被浪费掉。

总结

普通线性可调直流电源通过线性调节的方式，提供稳定且可调节的直流电压或电流，适用于电子设备供电、实验室测试、电池充电等多种场合。它的优点包括输出稳定、响应速度快、结构简单和噪声低，但也有效率较低、体积较大和调节范围有限的缺点。
