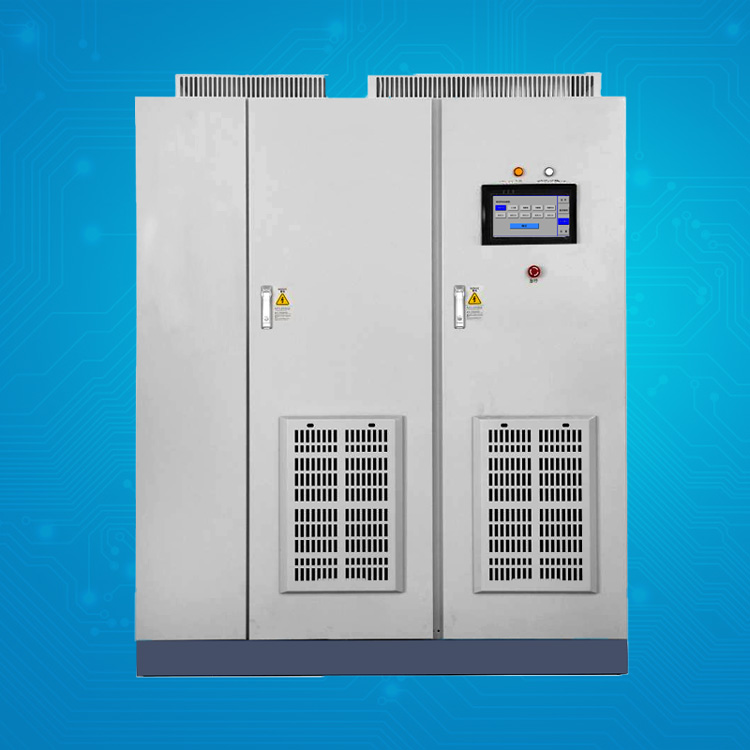

概述

双向直流测试电源专为新能源电动汽车行业的电机控制器、驱动电机、整车测试而开发。采用四象限PWM整流、双向BUCK变换、

纯数字化控制等核心技术开发，具有能量双向流动、100%能量回馈、精度高、瞬态特性迅速、转换效率高、对电网污染低、

通讯接口丰富、保护功能强大等主要特点。

特点
采用四象限控制技术，全功率范围内能量双向流动，可在电动汽车电机测试时将反向电流回馈电网，节能高效；
具有恒压（CV）、恒流（CC）、恒功率（CP）多种工作模式；
瞬态响应迅速；
采用高速数字控制技术，输出精度≤0.1%FS；
采用PWM整流技术，功率因数>0.99，输入谐波<3%，效率＞93%；
采用七寸触摸屏，操作方便、显示直观，人机交互便捷；
具有多种通讯接口，可实现远程操作、无人值守以及嵌入测试系统；
具有自动线电压补偿功能，可自动补偿线损；
内部器件采用国内外一线品牌，设备可靠性高；
采用模块化设计，设备维护简便，提高了系统灵活性；
采用一体式散热通道设计，温升低、运行稳定性高、使用寿命长。

功能

双向直流电源运行功能
全功率范围内能量双向流动。具有恒压模式（CV）、恒流模式（CC）和恒功率模式（CP）运行模式，可以设置输出电压、电流、功率的运行参数；

恒压模式（CV）时，设备直流输出端口电压按设定值运行；当直流端口输出或输入电流超过源、载设定电流值，设备会进入恒流模式（CC），输出、输入电流可分别通过源、载设定电流值改变，此时设备端口电压由外部源、载所决定；当外部功率超过了设备源、载设定功率值，将进入恒功率模式（CP），功率可通过调节设备源、载设定功率值改变；

紧急停止功能
具备急停控制及外部急停控制功能，在出现类似电机失控等紧急状况时，可通过按下操作面板上的急停开关或外部急停开关紧急停止电源输出，避免对客户的设备造成损坏；


线电压补偿功能
软件补偿：可设置线阻（输出线缆阻抗值），根据线阻设定值自动进行输出电压补偿；


自放电功能
1. 自放电功能关闭：设备接收到停止命令之后，设备会保持当前的输出电压不变，迅速断开输出；
2. 自放电功能开启：设备接收到停止命令之后，设备并不会马上断开电源连接，而是快速将输出端的电压降至安全电压以下，然后再断开输出；


自诊断和保护功能
具有输入过欠压、过欠频、过流、缺相等保护功能；输出支持过欠压，过流，过载，过温，反接，短路保护、直流母线过欠压保护、IGBT过流保护等丰富的保护功能，能够实时监测各项运行参数，在异常情况下自动诊断并快速切断主电路，避免对内部器件造成损坏；


通讯功能
标配RS485、以太网、CAN通讯功能；能够与PC连接实现远程操作、无人值守以及嵌入测试系统；可通过通讯接口实现产品启动、停止、设置运行参数等操作，并可实时查询电源的运行状态、运行参数值、报警信息。可提供DBC文件；


黑匣子功能
具有黑匣子功能，发生报警前后的电参数自动存储，为故障分析提供可靠的依据；


预/报警参数设置及输出参数设置上限可控
具备电源电压、功率、电流上限及下限预报警参数设置及预报警提示功能，用户可根据使用工况需求，自行设置预报警参数；


输出参数设置上限可控
增加输出电压、输出电流、输出功率设置值的上限限制，客户可修改限制值，在客户不同测试阶段防止客户的误操作引起设备损坏；


温度检测功能
具备温度巡检，可实时监控IGBT模块/变压器/电抗器等核心器件工作温度，保障系统运行安全；


风机调速
根据巡检电源内部核心器件温度，控制电源内部散热风机不转、半速转、全速转三种工作状态，降低设备运行时的风噪及提高电源工作效率；


输出直流高压继电器控制
直流输出端使用继电器控制，便于客户远程控制电源，操作简单、灵活；


模块化设计
1.模块化设计：双向直流测试电源的核心功率单元采用了模块化设计，PWM整流和双向DC/DC均采用相同的模块，任一功率单元故障，可快速更换；
2.功能模块单元制造流程标准化；
3.使用层叠母线设计，有效降低回路电感，提高系统可靠性。

过载能力分段保护功能

典型应用：

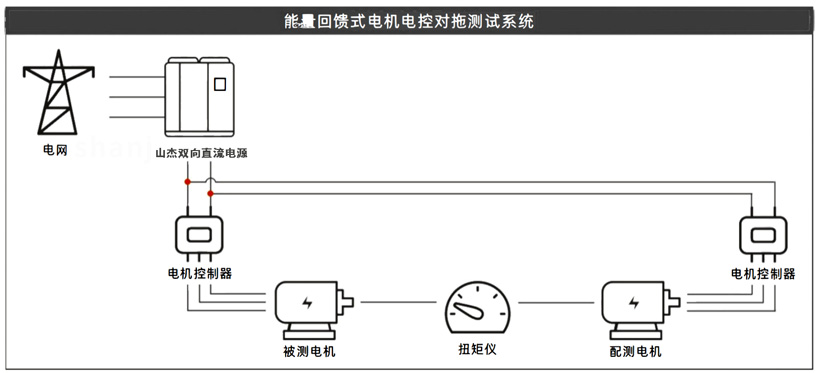

                                                                                                                          对拖台架：主要应用于电机和控制器的老化测试和工况模拟实验

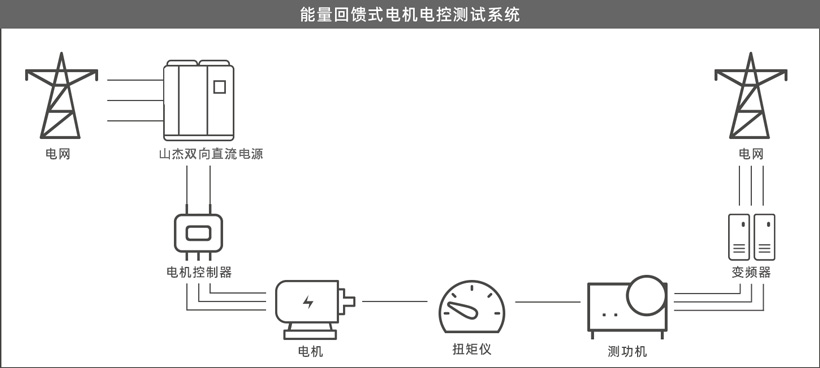

                                                                                      测功机台架：主要应用于电机和控制器的性能测试和工况模拟实验

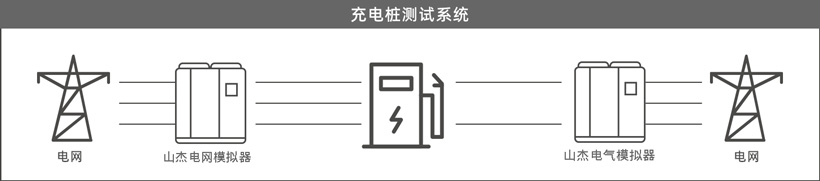

                                                                                                              主要应用于充电桩测试系统实验

基本参数：

◆ 规格型号
型号	额定功率	峰值功率	输出电压	额定电压	额定电流	峰值电流
WB-160KW-800	160KW	208KW	24~800V	320V	± 500A	± 650A
◆ 技术参数
交流特性
输入方式	三相三线+地线 (3L+PE)
电压	AC 380V±15%
频率	50Hz±5Hz
功率因数	≥0.99
总电流谐波	≤3%
直流特性
输出精度
电压分辨率	0.01V
电流分辨率	0.01A
功率分辨率	0.001KW
源效应	≤0.1%FS
负载效应	≤0.1%FS
纹波(Vrms)	≤0.2%FS
回馈特性
响应时间	≤3ms (10%～90%突加载)
交流电压	AC 323V ～ 437V(允许电压范围)
交流频率	45Hz ～ 55Hz (允许电网频率)
功率因数	≥0.99
总谐波含量	≤3%
切换时间	≤6ms (+90%～ -90%切换)
回馈功率	支持满量程功率回馈
安全特性
绝缘电阻	≥20MΩ
耐压性能	2000VDC 测试 60S，无飞弧、击穿。
接地电阻	≤100mΩ
通讯接口
通讯接口	RS485、以太网、CAN
防护等级
防护等级	IP21(室内)
冷却方式
冷却方式	强制风冷（阻燃材质）
工作环境
环境温度	-10℃～45℃
环境湿度	10%～90%(无凝露)
海拔高度	≤2000m
注	测试条件为额定输入电压、额定输入电流；全功内，产生的谐波有效值不超过额定条件下的绝对值。
