可编程直流电源

更新：2025/5/25 17:27:52 点击：

品牌：
型号：

产品介绍

概述

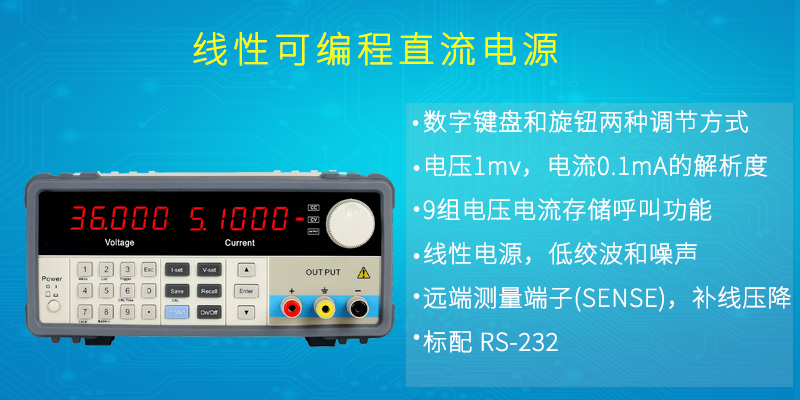

该直流电源是新一代的高精度可编程直流电源，本系列产品标配通讯接口。兼具桌上型和系统型的特性，可任意搭配其他仪器，集成为特殊功能的测试系统，以完成不同场合下的测量需求，给用户的使用带来极大的方便，是普通可编程电源的换代产品，具有极高的性价比优势。

性能特点
数字键盘和旋钮调节两种方式设定：电压和电流，电压1mv, 电流0.1mA的解析度
9组电压电流存储呼叫功能
电池充电模式，电流的上下限设定功能，带报警
线性电源，低纹波和噪声
电池充电模式，电流的上下限设定功能，带报等外观时尚小巧，价格实惠，精度高线性电源，低绞波和噪声
后面板远端测量端子(SENSE)，用于补线上压降
标配电脑接口 RS-232

应用领域
研发和设计验证通用测试
常规电子测试、维修
自动化设备集成测试
太阳能光伏模拟测试
新动力汽车模拟测试

教学实验室

选型表格：

型号	SJ3603	SJ3605	SJ3610	SJ2010	SJ6003	SJ6005
额定输出电压	0~36V	0~36V	0~36V	0~20V	0~60V	0~60V
额定输出电流	0~3A	0~5A	0~10A	0~10A	0~3A	0~5A
额定输出功率	108W	180W	360W	200W	180W	300W
负载调节率
电压	0.05%+5mV	0.05%+8mV	0.05%+10mV	0.05%+10mV	0.05%+5mV	0.05%+8mV
电流	0.1%+5mA	0.1%+5mA	0.1%+8mA	0.1%+8mA	0.1%+5mA	0.1%+5mA
电源调节率
电压	0.05%+5mV	0.05%+8mV	0.05%+10mV	0.05%+10mV	0.05%+5mV	0.05%+8mV
电流	0.1%+5mA	0.1%+5mA	0.1%+8mA	0.1%+8mA	0.1%+5mA	0.1%+5mA
设定分辨率
电压	1mV	1mV	1mV	1mV	1mV	1mV
电流	0.1mA	0.1mA	0.1mA	0.1mA	0.1mA	0.1mA
回读分辨率
电压	1mV	1mV	1mV	1mV	1mV	1mV
电流	0.1mA	0.1mA	0.1mA	0.1mA	0.1mA	0.1mA
设置精确度 (25℃±5℃)
电压	≤0.1%+2字节	≤0.1%+2字节	≤0.1%+2字节	≤0.1%+2字节	≤0.1%+2字节	≤0.1%+2字节
电流	≤0.2%+3字节	≤0.2%+3字节	≤0.2%+6字节	≤0.2%+6字节	≤0.2%+3字节	≤0.2%+3字节
回读精确度 (25℃±5℃)
电压	≤0.1%+2字节	≤0.1%+2字节	≤0.1%+2字节	≤0.1%+2字节	≤0.1%+2字节	≤0.1%+2字节
电流	≤0.2%+3字节	≤0.2%+3字节	≤0.2%+6字节	≤0.2%+6字节	≤0.2%+3字节	≤0.2%+3字节
纹波及噪声 (25℃±5℃)
电压	1mVrms	1.5mVrms	2mVrms	2mVrms	2mVrms	2mVrms
电流	3mArms	3mArms	6mArms	6mArms	3mArms	3mArms
温度系数
电压	300ppm	300ppm	300ppm	300ppm	300ppm	300ppm
电流	300ppm	300ppm	300ppm	300ppm	300ppm	300ppm
裸机尺寸 (WHD)	mm 21595300	mm 21595300	mm 21595355	mm 21595355	mm 21595355	mm 21595355
装箱尺寸 (WHD)	mm 310200420	mm 310200420	mm 310200485	mm 310200485	mm 310200485	mm 310200485
净重	kg 4.5	kg 6.7	kg 7.5	kg 7.5	kg 5.6	kg 7
毛重	kg 5.6	kg 7.8	kg 8.6	kg 8.6	kg 6.7	kg 8

-接下表

型号	SJ8002	SJ10002	SJ15001	SJ20001
额定输出电压	0~80V	0~100V	0~150V	0~200V
额定输出电流	0~2A	0~2A	0~1.5A	0~1A
额定输出功率	160W	200W	225W	200W
负载调节率
电压	0.05%+5mV	0.05%+5mV	0.05%+5mV	0.05%+5mV
电流	0.1%+5mA	0.1%+5mA	0.1%+5mA	0.1%+5mA
电源调节率
电压	0.05%+5mV	0.05%+8mV	0.05%+10mV	0.05%+15mV
电流	0.1%+5mA	0.1%+5mA	0.1%+5mA	0.1%+5mA
设定分辨率
电压	1mV	10mV	10mV	10mV
电流	0.1mA	0.1mA	0.1mA	0.1mA
回读分辨率
电压	1mV	10mV	10mV	10mV
电流	0.1mA	0.1mA	0.1mA	0.1mA
设置精确度 (25℃±5℃)
电压	≤0.1%+3字节	≤0.1%+5字节	≤0.1%+5字节	≤0.1%+5字节
电流	≤0.2%+3字节	≤0.2%+3字节	≤0.2%+3字节	≤0.2%+3字节
回读精确度 (25℃±5℃)
电压	≤0.1%+3字节	≤0.1%+3字节	≤0.1%+5字节	≤0.1%+5字节
电流	≤0.2%+3字节	≤0.2%+3字节	≤0.2%+3字节	≤0.2%+3字节
纹波及噪声 (25℃±5℃)
电压	3mVrms	5mVrms	5mVrms	5mVrms
电流	3mArms	3mArms	3mArms	3mArms
温度系数
电压	300ppm	300ppm	300ppm	300ppm
电流	300ppm	300ppm	300ppm	300ppm
裸机尺寸 (WHD)	mm 21595300	mm 21595300	mm 21595355	mm 21595355
装箱尺寸 (WHD)	mm 310200420	mm 310200420	mm 310200485	mm 310200485
净重	kg 5.6	kg 7	kg 7	kg 8
毛重	kg 6.7	kg 8	kg 8	kg 9
